Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: GCYFT4-288G657A1
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
El gel flojo del tubo 288 G657A1 llenó el cable micro soplado A-D (ZN) 2Y NanoUNIT Mikrokabel del ai |
Cuenta de la fibra: |
Fibra 288 |
Tipo de la fibra: |
G657A1 |
Diámetro (±0.3mm): |
9.4m m |
Peso del cable: |
los 75kg/km |
Color de la chaqueta: |
Naranja |
Uso: |
FTTX |
Distancia que sopla: |
el 1800m |
Nombre de producto: |
El gel flojo del tubo 288 G657A1 llenó el cable micro soplado A-D (ZN) 2Y NanoUNIT Mikrokabel del ai |
Cuenta de la fibra: |
Fibra 288 |
Tipo de la fibra: |
G657A1 |
Diámetro (±0.3mm): |
9.4m m |
Peso del cable: |
los 75kg/km |
Color de la chaqueta: |
Naranja |
Uso: |
FTTX |
Distancia que sopla: |
el 1800m |
El gel flojo del tubo 288 G657A1 llenó el cable micro soplado A-D (ZN) 2Y NanoUNIT Mikrokabel del aire
Descripción
Las características de Huiyuan ventilan la fibra soplada
Puede utilizar el nitrógeno comprimido o el aire comprimido.
Puede hacer salir entre 0-200 PSI de presión usando el regulador de presión.
Los paquetes de fibra se pueden explotar a 150 pies por minuto.
La tarifa de la circulación de aire con los controles de motor la velocidad.
Consista en tres secciones principales: el soporte de la rentabilidad que sostiene carretes los paquetes de fibra, una cabeza que sopla que dirija los paquetes de fibra, y un regulador de presión conectado con la fuente de aire.
Especificación técnica
| P/N | MICRO-288 | |
| Masa lineal | 288 | |
| Cuenta floja del tubo | 9+15 | |
| Cuenta del llenador | 0 | |
| Fibra por el tubo | 12 | |
| Diámetro nominal | 9.4±0.2m m | |
| Radio de doblez mínimo - parásitos atmosféricos | diámetro 12*cable | |
| Radio de doblez mínimo - dinámica | diámetro 20*cable | |
| Atenuación de la fibra del cable (G.652D) | los 0.35dB/km @1310nm, los 0.22dB/km @1550nm | |
| Temperatura | Almacenamiento -40 a 70℃, instalación -10 a +40℃, operación -40 a +70℃ | |
| Vida del cable | 30 años | |
Especificación de la fibra
| Características | Valores | ||
| Características ópticas | |||
| Diámetro de campo de modo | en 1310nm | los 8.6±0.6µm | |
| en 1550nm | 9.8±0.8m m | ||
| Coeficiente de atenuación | en 1310nm | ≤0.40dB/km | |
| en 1550nm | ≤0.30dB/km | ||
| Longitud de onda cero de la dispersión (λ0) | 1300nm a 1324nm | ||
| Cuesta cero máxima de la dispersión (S0max) | ≤0.092ps/(nm2·kilómetro) | ||
| Longitud de onda de atajo (λcc) | ≤1260nm | ||
| Eficaz el grupo índice de refracción (Neff) | en 1310nm | 1,466 | |
| en 1550nm | 1,467 | ||
| Característica geométrica | |||
| Diámetro del revestimiento | el 125.0±1.0µm | ||
| No-circularidad del revestimiento | el ≤1.0% | ||
| Diámetro de capa | los 245.0±10.0µm | ||
| error de la concentricidad del Capa-revestimiento | ≤12.0µm | ||
| No-circularidad de capa | el ≤6.0% | ||
| error de la concentricidad del Corazón-revestimiento | ≤0.8µm | ||

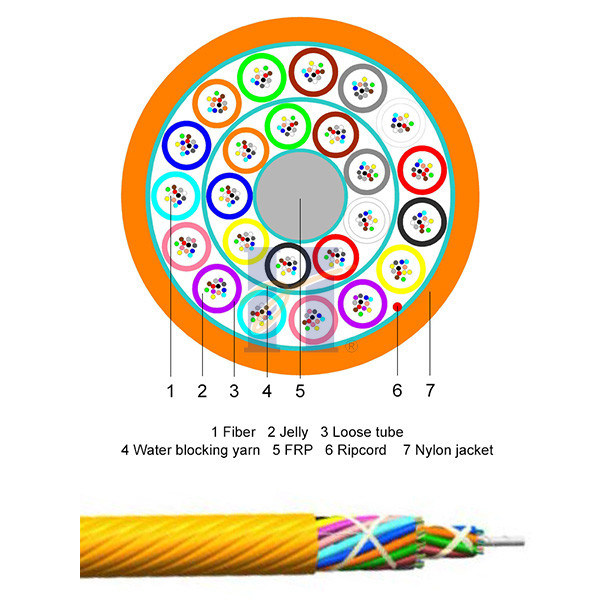

Estructura del cable:
Longitud estándar del tambor
2000m/drum, 4000m/drum y 6000m/drum
Color de la fibra
| Fibra No.1 = azul |
| Fibra No.2 = naranja |
| Fibra No.3 = verde |
| Fibra No.4 = Brown |
| Fibra No.5 = gris |
| Fibra No.6 = blanco |
| Fibra No.7 = rojo |
| Fibra No.8 = negro |
| Fibra No.9 = amarillo |
| Fibra No.10 = violeta |
| Fibra No.11 = rosa |
| Fibra No.12 = aguamarina |
Color flojo del tubo
| Tubo flojo No.1 = azul | Tubo flojo No.13 = azul |
| Tubo flojo No.2 = naranja | Tubo flojo No.14 = naranja |
| Tubo flojo No.3 = verde | Tubo flojo No.15 = verde |
| Tubo flojo No.4 = Brown | Tubo flojo No.16 = Brown |
| Tubo flojo No.5 = gris | Tubo flojo No.17 = gris |
| Tubo flojo No.6 = blanco | Tubo flojo No.18 = blanco |
| Tubo flojo No.7 = rojo | Tubo flojo No.19 = rojo |
| Tubo flojo No.8 = negro | Tubo flojo No.20 = negro |
| Tubo flojo No.9 = amarillo | Tubo flojo No.21 = amarillo |
| Tubo flojo No.10 = violeta | Tubo flojo No.22 = violeta |
| Tubo flojo No.11 = rosa | Tubo flojo No.23 = rosa |
| Tubo flojo No.12 = aguamarina | Tubo flojo No.24 = aguamarina |
Impresión del texto del cable: (Texto modificado para requisitos particulares ayuda)
HYOC GCYFT4 288 G657A1 [no.] del tambor [Mes-año] [marca del metro]
Información de la orden
| Número de fibras | Clase de la fibra | Nombre de parte |
| 288 | G657A1 | PA 9.4M M DE GCYFT4 24X12F G657A1 |
| 288 | G652D | PA 9.4M M DE GCYFT4 24X12F G652D |
| 288 | OM1 | PA 9.4M M DE GCYFT4 24X12F OM1 |
| 288 | OM2 | PA 9.4M M DE GCYFT4 24X12F OM2 |
| 288 | OM3 | PA 9.4M M DE GCYFT4 24X12F OM3 |
| 288 | OM4 | PA 9.4M M DE GCYFT4 24X12F OM4 |
