Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: GYCFT4-216G652D
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
216 G652D soplados en cable micro soplado del aire del cable de fribra óptica Gel-llenaron trenzar e |
Cuenta de la fibra: |
216F |
Tipo de la fibra: |
G652D |
Diámetro (±0.2mm): |
7.8mm±0.2m m |
Envoltura externa: |
Nilón |
Resistencia a la tensión: |
500N |
Tamaño de Microduct: |
14/12m m |
Distancia que sopla: |
1500 metros |
Nombre de producto: |
216 G652D soplados en cable micro soplado del aire del cable de fribra óptica Gel-llenaron trenzar e |
Cuenta de la fibra: |
216F |
Tipo de la fibra: |
G652D |
Diámetro (±0.2mm): |
7.8mm±0.2m m |
Envoltura externa: |
Nilón |
Resistencia a la tensión: |
500N |
Tamaño de Microduct: |
14/12m m |
Distancia que sopla: |
1500 metros |
216 G652D soplados en cable micro soplado del aire del cable de fribra óptica Gel-llenaron trenzar el cable
Descripción
Chaqueta micro soplada del cable PE del aire la sola con los añadidos hace un resistente, durable y fácil pelar el cable, proporcionando la protección superior contra la radiación ULTRAVIOLETA, el hongo, la abrasión y otros factores ambientales. El método SZ-trenzado para el cordón de apertura flojo de la arena una del tubo asegurar un acceso rápido y fácil del mediados de-palmo. El miembro de fuerza central dieléctrico no requiere ninguna vinculación o poner a tierra. Agua interna y externa que bloquea el agua de la arena del hilado que bloquea el hilado del aramid usado como carpeta, proporcionando la protección contra la penetración del agua y añadiendo resistencia a la tensión.
Especificación técnica
| P/N | MICRO-192 | |
| Masa lineal | 192 | |
| Cuenta floja del tubo | 6+10 | |
| Cuenta del llenador | 0+2 | |
| Fibra por el tubo | 12 | |
| Diámetro nominal | 7.8±0.2 milímetro | |
| Peso | 55 kg/km | |
| Radio de doblez mínimo - parásitos atmosféricos | diámetro 12*cable | |
| Radio de doblez mínimo - dinámica | diámetro 20*cable | |
| Atenuación de la fibra del cable (G.652D) | los 0.35dB/km @1310nm, los 0.22dB/km @1550nm | |
| Temperatura | Almacenamiento -40 a 70℃, instalación -10 a +40℃, operación -40 a +70℃ | |
| Vida del cable | 30 años | |
Especificación de la fibra
| Características | Valores especificados | |
| Diámetro de campo de modo | en 1310nm | los 9.2±0.4µm |
| en 1550nm | ± 10,4 0.6m m | |
| Coeficiente de atenuación | en 1310nm | ≤0.40dB/km |
| en 1550nm | ≤0.30dB/km | |
| Longitud de onda cero de la dispersión (λ0) | 1300 a 1324nm | |
| Cuesta cero máxima de la dispersión (S0max) | ≤0.092ps/(nm2·kilómetro) | |
| Longitud de onda de atajo (λcc) | ≤1260nm | |
| Coeficiente de la dispersión | 1285~1330nm | ≤3.5ps/(nanómetro·kilómetro) |
| 1550nm | ≤18ps/(nanómetro·kilómetro) | |
| Eficaz el grupo índice de refracción (Neff) | en 1310nm | 1,466 |
| en 1550nm | 1,467 | |
| El encresparse | ≥4m | |
| Tensión de prueba | ≥0.69GPa | |
| Fuerza de capa de la tira | Valor medio | 1.0-5.0N |
| Valor máximo | 1.3-8.9N | |
| Pérdida de doblez macra | Ф60mm, 100 círculos, en 1550nm | ≤0.05dB |
| Ф32mm, círculos 1, en 1550nm | ≤0.05dB | |

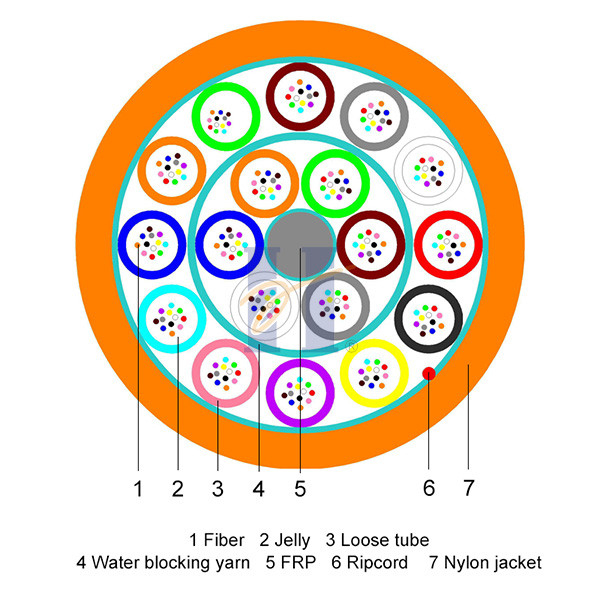

Estructura del cable:
Longitud estándar del tambor
2000m/drum, 4000m/drum y 6000m/drum
Funcionamiento que sopla
| Herramienta que sopla | Longitud que sopla típica | ||
| PLUMETTAZ: PR-140, MiniJet-400 etc. Presión de AIRE: Barra 15 |
Cuenta de la fibra | Canalice el tipo 12.0/10.0m m | Canalice el tipo 14.0/12.0m m |
| 192 a 216Fibers | el 1500m | / | |
| 288 fibras | / | el 1500m | |
Color de la fibra
| Fibra 1: Azul |
| Fibra 2: Naranja |
| Fibra 3: Verde |
| Fibra 4: Brown |
| Fibra 5: Gris |
| Fibra 6: Blanco |
| Fibra 7: Rojo |
| Fibra 8: Negro |
| Fibra 9: Amarillo |
| Fibra 10: Violeta |
| Fibra 11: Rosa |
| Fibra 12: Aguamarina |
Color flojo del tubo
| Capa interna | Capa externa |
| Suelte el tubo 1: Azul | Suelte el tubo 7: Azul |
| Suelte el tubo 2: Naranja | Suelte el tubo 8: Naranja |
| Suelte el tubo 3: Verde | Suelte el tubo 9: Verde |
| Suelte el tubo 4: Brown | Suelte el tubo 10: Brown |
| Suelte el tubo 5: Gris | Suelte el tubo 11: Gris |
| Suelte el tubo 6: Blanco | Suelte el tubo 12: Blanco |
| Suelte el tubo 13: Rojo | |
| Suelte el tubo 14: Negro | |
| Suelte el tubo 15: Amarillo | |
| Suelte el tubo 16: Violeta | |
| Suelte el tubo 17: Rosa | |
| Suelte el tubo 18: Aguamarina |
Impresión del texto del cable: (Texto modificado para requisitos particulares ayuda)
HYOC GYCF4 216 G652D [no.] del tambor [Mes-año] [marca del metro]
Detalles que embalan
| Masa lineal | Longitud del tambor (m) |
Tamaño del tambor Φ×W (milímetro) |
Tamaño que embala L*W*H (milímetro) |
Peso bruto (kilogramo) |
| 216 fibras | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
