Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: GCYFT4-192G657A1
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
Cable micro soplado GCYF4-192 Kabel del aire del aire micro del cable de fribra óptica que sopla 192 |
Cuenta de la fibra: |
Fibra 192 |
Tipo de la fibra: |
G657A1 |
Diámetro (±0.3mm): |
7.8m m |
Peso del cable: |
los 52kg/km |
Color de la chaqueta: |
Naranja |
Uso: |
FTTH |
Distancia que sopla: |
el 1500m |
Nombre de producto: |
Cable micro soplado GCYF4-192 Kabel del aire del aire micro del cable de fribra óptica que sopla 192 |
Cuenta de la fibra: |
Fibra 192 |
Tipo de la fibra: |
G657A1 |
Diámetro (±0.3mm): |
7.8m m |
Peso del cable: |
los 52kg/km |
Color de la chaqueta: |
Naranja |
Uso: |
FTTH |
Distancia que sopla: |
el 1500m |
Cable micro soplado GCYF4-192 Kabel del aire del aire micro del cable de fribra óptica que sopla 192 G657A1
Descripción
El diseño Gel-llenado cable micro soplado del todo-dieléctrico del aire con un pequeño diámetro externo, hace ideal para los usos del microduct, bajando coste del despliegue, permitiendo el uso del método soplado de la fibra del aire para la instalación. Diseñado para los microducts con un diámetro interno que se extiende a partir de 8 milímetros a 16 milímetros, según la cuenta de la fibra.
Los tubos flojos se hacen de PBT que proporcionen grandes propiedades mecánicas bajo una amplia gama de condiciones y se llenan de agua que bloquea el gel.
Especificación técnica
| P/N | MICRO-192 | |
| Masa lineal | 192 | |
| Cuenta floja del tubo | 6+10 | |
| Cuenta del llenador | 0+2 | |
| Fibra por el tubo | 12 | |
| Diámetro nominal | 7.8±0.2 milímetro | |
| Peso | 55 kg/km | |
| Radio de doblez mínimo - parásitos atmosféricos | diámetro 12*cable | |
| Radio de doblez mínimo - dinámica | diámetro 20*cable | |
| Atenuación de la fibra del cable (G.652D) | los 0.35dB/km @1310nm, los 0.22dB/km @1550nm | |
| Temperatura | Almacenamiento -40 a 70℃, instalación -10 a +40℃, operación -40 a +70℃ | |
| Vida del cable | 30 años | |
Especificación de la fibra
| Características | Valores |
| Características ópticas | |
| Diámetro de campo de modo | los 8.6±0.6µm @1310nm |
| 9.8±0.8m m @1550nm | |
| Coeficiente de atenuación | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Longitud de onda cero de la dispersión (λ0) | 1300nm a 1324nm |
| Cuesta cero máxima de la dispersión (S0max) | ≤0.092ps/(nm2·kilómetro) |
| Longitud de onda de atajo (λcc) | ≤1260nm |
| Eficaz el grupo índice de refracción (Neff) | 1,466 @1310nm |
| 1,467 @1550nm | |
| Característica mecánica | |
| El encresparse | ≥4m |
| Tensión de prueba | ≥0.69GPa |
| Fuerza de capa de la tira | valor medio 1.0-5.0N |
| valor máximo 1.3-8.9N | |
| Pérdida de doblez macra | ≤0.75dB @1550nm, Ф20mm, círculos 1 |
| ≤1.5dB @1625nm, Ф20mm, círculos 1 | |
| ≤0.25dB @1550nm, Ф30mm, 10 círculos | |
| ≤1.0dB @1625nm, Ф30mm, 10 círculos | |

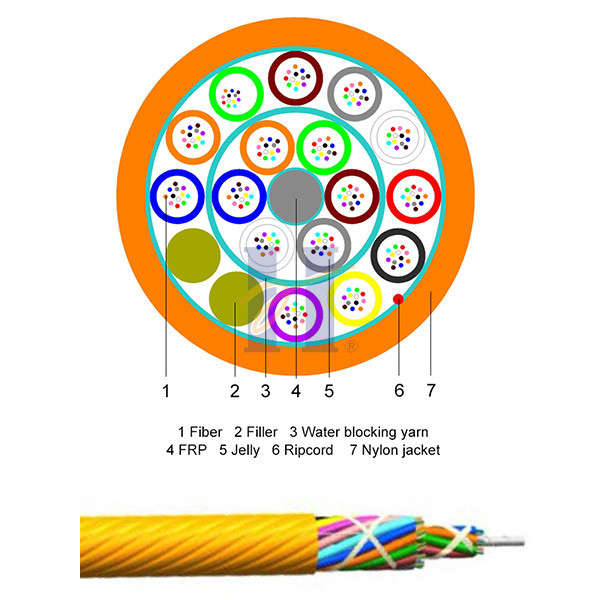

Estructura del cable:
Longitud estándar del tambor
2000m/drum, 4000m/drum y 6000m/drum
Color de la fibra
| Fibra #1: Rojo |
| Fibra #2: Verde |
| Fibra #3: Azul |
| Fibra #4: Amarillo |
| Fibra #5: Blanco |
| Fibra #6: Gris |
| Fibra #7: Brown |
| Fibra #8: Violeta |
| Fibra #9: Aguamarina |
| Fibra #10: Negro |
| Fibra #11: Naranja |
| Fibra #12: Rosa |
Color flojo del tubo
| Tubo flojo #1: Rojo | Tubo flojo #9: Aguamarina |
| Tubo flojo #2: Verde | Tubo flojo #10: Negro |
| Tubo flojo #3: Azul | Tubo flojo #11: Naranja |
| Tubo flojo #4: Amarillo | Tubo flojo #12: Rosa |
| Tubo flojo #5: Blanco | Tubo flojo #13: Rojo |
| Tubo flojo #6: Gris | Tubo flojo #14: Verde |
| Tubo flojo #7: Brown | Tubo flojo #15: Azul |
| Tubo flojo #8: Violeta | Tubo flojo #16: Amarillo |
Impresión del texto del cable: (Texto modificado para requisitos particulares ayuda)
HYOC GCYFT4 192 G657A1 [no.] del tambor [Mes-año] [marca del metro]
Información de la orden
| Cuenta de la fibra | Clase de la fibra | P/N |
| 192 | G657A1 | PA MICRO 7.8M M DE 16X12F G657A1 |
| 192 | G652D | PA MICRO 7.8M M DE 16X12F G652D |
| 192 | OM1 | PA MICRO 7.8M M DE 16X12F OM1 |
| 192 | OM2 | PA MICRO 7.8M M DE 16X12F OM2 |
| 192 | OM3 | PA MICRO 7.8M M DE 16X12F OM3 |
| 192 | OM4 | PA MICRO 7.8M M DE 16X12F OM4 |
