Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: GCYFT4-48G652D
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
capa de 48F G652D que trenza el cable de fribra óptica de instalación al aire libre del cable micro |
Cuenta de la fibra: |
48Fibre |
Tipo de la fibra: |
G652D |
Diámetro (±0.2mm): |
5.3M M |
Envoltura externa: |
Poliamida |
Uso: |
FTTX |
Instalación: |
El soplar de Microduct |
Distancia soplada: |
el 1500m |
Nombre de producto: |
capa de 48F G652D que trenza el cable de fribra óptica de instalación al aire libre del cable micro |
Cuenta de la fibra: |
48Fibre |
Tipo de la fibra: |
G652D |
Diámetro (±0.2mm): |
5.3M M |
Envoltura externa: |
Poliamida |
Uso: |
FTTX |
Instalación: |
El soplar de Microduct |
Distancia soplada: |
el 1500m |
capa de 48F G652D que trenza el cable de fribra óptica de instalación al aire libre del cable micro soplado del aire
Descripción
La familia de Huiyuan de cables micro fibroópticos rentables se diseña para las instalaciones ventila soplado en microducts. La tecnología de Microduct proporciona una manera rentable, arte-amistosa de actualizar su red, que puede crecer a pedido desplegando la fibra según las necesidades. Esta tecnología es también común en áreas congestionadas, tales como usos del metro, donde está muy limitado el espacio del conducto. Estos diseños de cable son compactos y ligeros, y contienen alta densidad de la fibra para maximizar la cuenta de la fibra disponible en un pequeño diámetro del cable.
El diseño flojo trenzado del tubo está disponible en las cuentas hasta 288 con los diámetros externos que varían a partir 5.3m m a 9.4m m. El cable flojo trenzado del tubo proporciona fácil, acceso del mediados de-palmo.
Especificación técnica:
| P/N | MICRO-48 | |
| Masa lineal | 48 | |
| Cuenta floja del tubo | 4 | |
| Cuenta del llenador | 2 | |
| Fibra por el tubo | 12 | |
| Diámetro nominal | 5.3±0.1 milímetro | |
| Peso | 27 kg/km | |
| Radio de doblez mínimo - parásitos atmosféricos | diámetro 12*cable | |
| Radio de doblez mínimo - dinámica | diámetro 20*cable | |
| Atenuación de la fibra del cable | los 0.35dB/km @1310nm, los 0.22dB/km @1550nm | |
| Temperatura | Almacenamiento -40 a 70℃, instalación -10 a +40℃, operación -40 a +70℃ | |
| Vida del cable | 30 años | |
Especificación de la fibra:
| Características | Valores especificados | |
| Diámetro de campo de modo | en 1310nm | los 9.2±0.4µm |
| en 1550nm | ± 10,4 0.6m m | |
| Coeficiente de atenuación | en 1310nm | ≤0.40dB/km |
| en 1550nm | ≤0.30dB/km | |
| Diámetro del revestimiento | el 125.0±1.0µm | |
| No-circularidad del revestimiento | el ≤1.0% | |
| Diámetro de capa | los 245.0±10.0µm | |
| error de la concentricidad del Capa-revestimiento | ≤12.0µm | |
| No-circularidad de capa | el ≤6.0% | |
| error de la concentricidad del Corazón-revestimiento | ≤0.8µm | |
| El encresparse | ≥4m | |
| Tensión de prueba | ≥0.69GPa | |

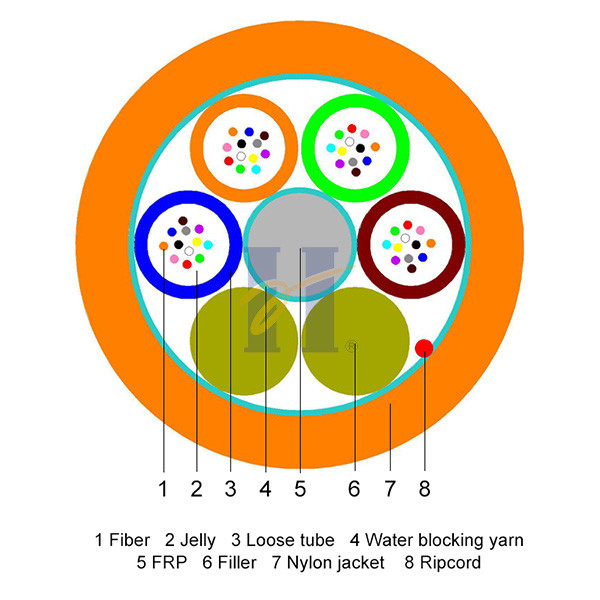

Estructura del cable:
Longitud estándar del tambor
2000m/drum, 4000m/drum y 6000m/drum
Color de la fibra
| Fibra No.1: Rojo |
| Fibra No.2: Verde |
| Fibra No.3: Azul |
| Fibra No.4: Amarillo |
| Fibra No.5: Blanco |
| Fibra No.6: Gris |
| Fibra No.7: Brown |
| Fibra No.8: Violeta |
| Fibra No.9: Aguamarina |
| Fibra No.10: Negro |
| Fibra No.11: Naranja |
| Fibra No.12: Rosa |
Color flojo del tubo
| Tubo flojo No.1: Rojo |
| Tubo flojo No.2: Verde |
| Tubo flojo No.3: Azul |
| Tubo flojo No.4: Amarillo |
Impresión del texto del cable: (Texto modificado para requisitos particulares ayuda)
HYOC GCYFT4 48 G652D [no.] del tambor [Mes-año] [marca del metro]
Detalles que embalan
| Masa lineal | Longitud del tambor | Tamaño del tambor | Tamaño que embala | Peso bruto |
| (m) | Φ×W (milímetro) | ×H de L×W (milímetro) | (kilogramo) | |
| 48F | 2000 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700×570 | 740×570×905 | 150 | |
| 6000 | Φ800×570 | 840×570×1005 | 210 |
