Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: GYCFT4-192G652D
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
Chaqueta Aire-soplada Microduct del cable micro soplado del aire del cable de 192 G652D sola ninguno |
Cuenta de la fibra: |
192F |
Tipo de la fibra: |
G652D |
Diámetro (±0.2mm): |
7.8mm±0.2m m |
Chaqueta externa: |
PA12 |
Uso: |
Aire soplado |
Tamaño de Microduct: |
14.00/12.00m m |
Distancia que sopla: |
1800 metros |
Nombre de producto: |
Chaqueta Aire-soplada Microduct del cable micro soplado del aire del cable de 192 G652D sola ninguno |
Cuenta de la fibra: |
192F |
Tipo de la fibra: |
G652D |
Diámetro (±0.2mm): |
7.8mm±0.2m m |
Chaqueta externa: |
PA12 |
Uso: |
Aire soplado |
Tamaño de Microduct: |
14.00/12.00m m |
Distancia que sopla: |
1800 metros |
Chaqueta Aire-soplada Microduct del cable micro soplado del aire del cable de 192 G652D sola ningunos Kabel acorazado
Descripción
La serie soplada del cable del aire de Huiyuan es ideal para la instalación aire-soplada en microducts, dirigido y probado para las marcas existentes del microduct. La gama del ODs a partir 5.3m m en caso de cuenta de menos de 72 fibras hasta 9.4m m en caso de cuenta de 288 fibras. El GCYFT4-192, solo modo, 9/125, G.652.D se fabrica con GR-20 certificó el vidrio. Disponible en cuentas de la fibra de 12 a 288, el cable se vende en un carrete de 14.000 a 20,000feet. El cable se diseña y se fabrica para viajar por lo menos 5.000 pies dentro de microducts en la mayoría de los casos.
Especificación técnica
| P/N | GCYF4-192 | |
| Masa lineal | 192 | |
| Cuenta floja del tubo | 6+10 | |
| Cuenta del llenador | 0+2 | |
| Fibra por el tubo | 12 | |
| Agua que bloquea método | Guarnición de FRP o del PE | Agua que bloquea el hilado |
| Base del cable | Agua que bloquea Kevlar | |
| Grueso de la chaqueta de nylon | Nominal: 0.45m m, media: 0.40m m, mínimo: 0.35m m | |
| Diámetro nominal | 7.8±0.2 milímetro | |
| Peso | 55 kg/km | |
| Resistencia a la tensión máxima | 500N | |
| Max. Crushing Resistance | 800N/100m m | |
Especificación de la fibra
| Características | Valores especificados | Unidades |
| Diámetro de campo de modo | 9.2±0.4 | µm |
| ± 10,4 0,6 | milímetro | |
| Coeficiente de atenuación | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| Longitud de onda cero de la dispersión (λ0) | 1300 a 1324 | nanómetro |
| Cuesta cero máxima de la dispersión (S0max) | ≤0.092 | picosegundo (nm2·kilómetro) |
| Longitud de onda de atajo (λcc) | ≤1260 | nanómetro |
| Coeficiente de la dispersión | ≤3.5 | picosegundo (nanómetro·kilómetro) |
| ≤18 | picosegundo (nanómetro·kilómetro) | |
| Eficaz el grupo índice de refracción (Neff) | 1,466 | - |
| 1,467 | - | |
| El encresparse | ≥4 | m |
| Tensión de prueba | ≥0.69 | GPa |
| Fuerza de capa de la tira | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| Pérdida de doblez macra | ≤0.05 | DB |
| ≤0.05 | DB |

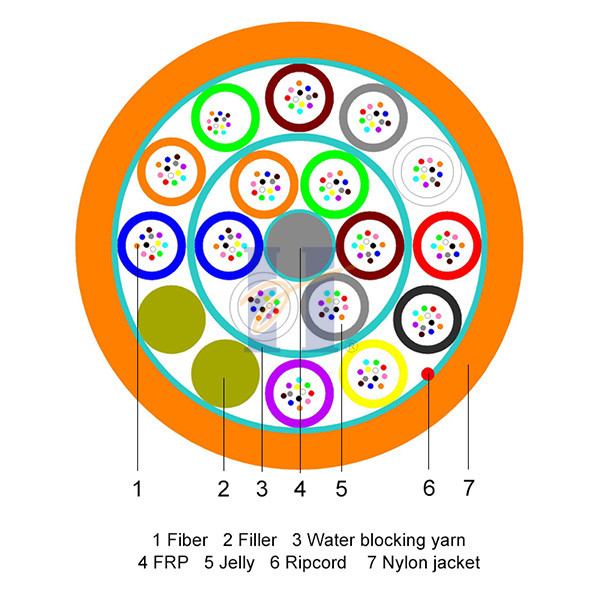

Estructura del cable:
Longitud estándar del tambor
2000m/drum, 4000m/drum y 6000m/drum
Color de la fibra
| Fibra No.1: Rojo |
| Fibra No.2: Verde |
| Fibra No.3: Azul |
| Fibra No.4: Amarillo |
| Fibra No.5: Blanco |
| Fibra No.6: Gris |
| Fibra No.7: Brown |
| Fibra No.8: Violeta |
| Fibra No.9: Aguamarina |
| Fibra No.10: Negro |
| Fibra No.11: Naranja |
| Fibra No.12: Rosa |
Color flojo del tubo
| Tubo flojo No.1: Rojo | Tubo flojo No.13: Rojo |
| Tubo flojo No.2: Verde | Tubo flojo No.14: Verde |
| Tubo flojo No.3: Azul | Tubo flojo No.15: Azul |
| Tubo flojo No.4: Amarillo | Tubo flojo No.16: Amarillo |
| Tubo flojo No.5: Blanco | |
| Tubo flojo No.6: Gris | |
| Tubo flojo No.7: Brown | |
| Tubo flojo No.8: Violeta | |
| Tubo flojo No.9: Aguamarina | |
| Tubo flojo No.10: Negro | |
| Tubo flojo No.11: Naranja | |
| Tubo flojo No.12: Rosa |
Impresión del texto del cable: (Texto modificado para requisitos particulares ayuda)
HYOC GYCF4 192 G652D [no.] del tambor [Mes-año] [marca del metro]
Detalles que embalan
| Masa lineal | Longitud del tambor (m) | Tamaño del tambor Φ×W (milímetro) | Tamaño que embala L*W*H (milímetro) | Peso bruto (kilogramo) |
| 192 fibras | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
Funcionamiento del mecánico
| Artículo | Método de pruebas | Resultados de la prueba | Valor especificado |
| Funcionamiento de la tensión | IEC 60794-1-21-E1 | A corto plazo: Término<0> de ΔaLong: DB Δa≤0.03 | A corto plazo: vea el índice técnico Largo plazo = 0,5 a corto plazo |
| Agolpamiento | IEC 60794-1-21-E3 | A corto plazo: Término<0> de ΔaLong: DB Δa≤0.03; La envoltura externa no tiene ninguna grieta visible. | A corto plazo machacando la fuerza = 800 N Largo plazo machacando la fuerza = 400 N |
| Doblez repetido | IEC 60794-1-21-E6 | Después de prueba, DB Δa≤0.03; La envoltura externa no tiene ninguna grieta visible. | Diámetro de R=20*cable Carga de doblez = 50N Épocas de doblez = 30 |
| Torsión | IEC 60794-1-21-E7 | Después de prueba, DB Δa≤0.03; La envoltura externa no tiene ninguna grieta visible. | Ángulo de la torsión = ±180º Carga de la torsión = 50N Tiempos =10 de la torsión |
| Curva de cable | IEC 60794-1-21-E11A | Después de prueba, la fibra óptica no puede estar rota; La envoltura externa no tiene ninguna grieta visible. | Diámetro de R=20*cable 10 vueltas Duraciones de ciclos = 5 |
| Toda la prueba óptica procedió en 1550 nanómetro | |||
