Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: OPGW-12B1.3
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
Línea aérea cables de fribra óptica ópticos de acero inoxidables de 12 bases del cable de toma de ti |
Cuenta de la fibra: |
12F |
Tipo de la fibra: |
Unimodal |
Estructura: |
Tubo de acero inoxidable |
Jalea: |
El gel llenó o gel libremente |
uso: |
Línea aérea |
Miembro de fuerza: |
Alambre de acero |
Embalaje: |
tambor Hierro-de madera |
Nombre de producto: |
Línea aérea cables de fribra óptica ópticos de acero inoxidables de 12 bases del cable de toma de ti |
Cuenta de la fibra: |
12F |
Tipo de la fibra: |
Unimodal |
Estructura: |
Tubo de acero inoxidable |
Jalea: |
El gel llenó o gel libremente |
uso: |
Línea aérea |
Miembro de fuerza: |
Alambre de acero |
Embalaje: |
tambor Hierro-de madera |

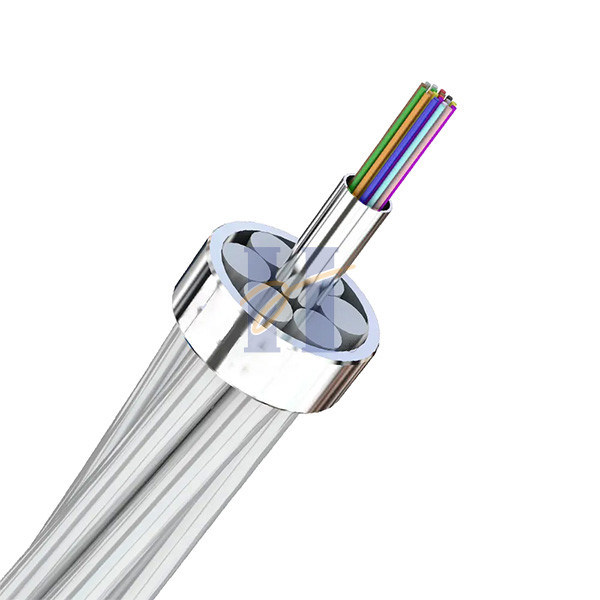

Línea aérea cables de fribra óptica ópticos de acero inoxidables de 12 bases del cable de toma de tierra de OPGW
Descripción
El cable de toma de tierra de arriba compuesto de fibra óptica (OPGW) es un cable de toma de tierra de arriba que contiene la fibra óptica. Tiene funciones múltiples tales como cable de toma de tierra de arriba y comunicación óptica. Se utiliza principalmente para las líneas de comunicación de 110KV, de 220KV, de 500KV, de 750KV y de nuevo sistema de transmisión de alto voltaje de arriba. Puede también ser utilizado para substituir las líneas de tierra existentes del viejo sistema de transmisión de alto voltaje de arriba, añade la línea de comunicación óptica, transmite la corriente del breve periodo de tiempo y para proporcionar la protección contra la luz anti. Otras estructuras se pueden modificar para requisitos particulares a petición.
Especificación técnica
| Artículos | Datos técnicos | ||
| Trenzado | Base, capa 2 de la capa 1 | ||
| Trenzar la dirección | La capa externa es derecha | ||
| Diámetro del cable (nominal) | 14.0m m | ||
| Peso del cable (aproximadamente) | los 688.3kg/km | ||
| Corte transversal favorable | COMO alambre | 104.7mm2 | |
| Resistencia a la tensión clasificada (RTS) | 111.6kN | ||
| Módulo de la elasticidad (E-módulo) | 149.5N /mm2 | ||
| Coeficiente termal del alargamiento | 13.4×10-6/K | ||
| Stress laboral máximo (40%RTS) | 44.64kN | ||
| Tensión diaria (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Resistencia de DC en 20℃ | los 0.667ohm/km | ||
| Corriente del breve periodo de tiempo (1s, 20℃~200℃) | 8.77kA | ||
| Capacidad actual del breve periodo de tiempo (I2t) | 77.0kA ² s | ||
| Radio de doblez mínimo | Instalación | 30 veces del diámetro del cable | |
| Operación | 15 veces del diámetro del cable | ||
| Gama de temperaturas | Instalación | -20℃~+60℃ | |
| Almacenamiento y envío | -40℃~+70℃ | ||
| Operación | -40℃~+70℃ | ||
Estructura del cable:
Características
Los tubos de acero inoxidables llenados del gel hidrofóbico proporcionan la protección y la ayuda de las fibras ópticas
Buen funcionamiento extensible
Carga adicional de diámetro bajo, ligera, baja a la torre
Exceso de longitud de la fibra apropiada de la unidad óptica easliy a hacer
Temperatura del transporte/de almacenamiento: -40℃ a +65℃
Longitud estándar del tambor
2000m/drum, 4000m/drum
Especificación de la fibra
|
|
G.652 | G.655 | los 50/125μm | los 62.5/125μm | |
| Atenuación | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Ancho de banda (clase A) | @850nm | ≥500 megaciclo·kilómetro | ≥200 megaciclo·kilómetro | ||
| @1300nm | ≥1000 megaciclo·kilómetro | ≥600 megaciclo·kilómetro | |||
| Abertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc de la longitud de onda de atajo del cable | ≤1260nm | ≤1480nm | |||
FAQ
¿Q1.Are usted compañía o fabricante tradning?
Somos el fabricante con la experiencia de 30 años, nosotros nos especializamos en la investigación, el desarrollo y la producción de cable soplado del aire, de OPGW y de ADSS.
¿Q2.About la calidad?
Nosotros prueba del 100% nuestro cable antes de la entrega.
Después de la confirmación del precio, usted puede requerir gratis muestras para comprobar nuestra calidad.
¿Q3.Can usted aceptar pequeña orden?
Sí, la pequeña orden está disponible. Apoyamos el nuevo proyecto de nuestros clientes, como sabemos que el negocio es siempre de pequeña orden.
¿Q4.What es su plazo de expedición?
Generalmente sobre los días laborables 3-7days, depende principalmente de cantidad de la orden.
Pero se aseguren los pls que arreglaremos sus mercancías cuanto antes después de su pago.
¿Q5.Can usted suministrar productos y el logotipo modificados para requisitos particulares?
Sí, acogemos con satisfacción el servicio del OEM. Podemos imprimir su logotipo en el producto.
