Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: OPGW-48B1.3
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
48 línea aérea de acero inoxidable trenzada base cable de toma de tierra compuesto del tubo OPGW |
Cuenta de la fibra: |
48F |
Fibra: |
G652D |
Estructura: |
Tubo de los SS |
Instalación: |
Línea aérea |
Miembro de fuerza: |
Alambre de aluminio |
Embalaje: |
Tambor de madera del hierro |
Temperatura de funcionamiento: |
-40 ~ +60 C |
Nombre de producto: |
48 línea aérea de acero inoxidable trenzada base cable de toma de tierra compuesto del tubo OPGW |
Cuenta de la fibra: |
48F |
Fibra: |
G652D |
Estructura: |
Tubo de los SS |
Instalación: |
Línea aérea |
Miembro de fuerza: |
Alambre de aluminio |
Embalaje: |
Tambor de madera del hierro |
Temperatura de funcionamiento: |
-40 ~ +60 C |

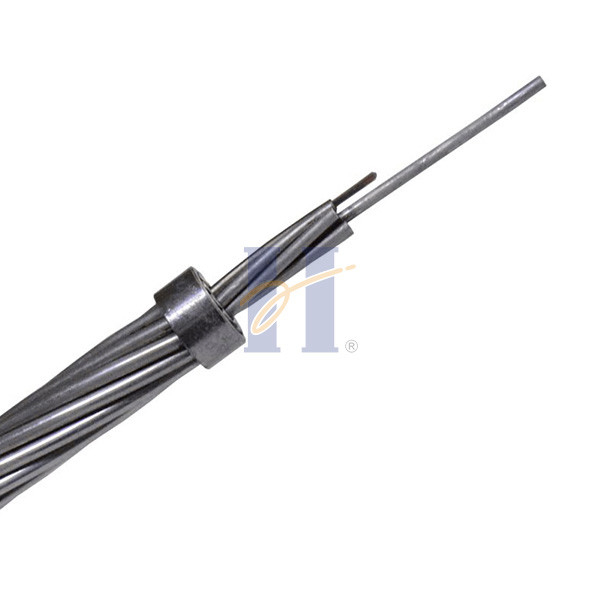

48 línea aérea de acero inoxidable trenzada base cable de toma de tierra compuesto del tubo OPGW
Descripción
Varios diversos estilos de OPGW se hacen. En un tipo, entre 8 y 48 fibras ópticas de cristal se colocan en un tubo plástico. El tubo se inserta en un tubo de acero de acero, de aluminio, o aluminio-revestido inoxidable, con una cierta longitud floja de la fibra permitida prevenir la tensión en las fibras de vidrio. Los tubos del almacenador intermediario se llenan de la grasa para proteger la unidad de la fibra contra el agua y proteger el tubo de acero contra la corrosión, los intersticios del cable se llenan de la grasa. El tubo se trenza en el cable con la aleación de aluminio, de aluminio o los filamentos de acero, similares a un cable de ACSR. Los filamentos de acero proporcionan fuerza, y los filamentos de aluminio proporcionan conductividad eléctrica. Para las cuentas muy grandes de la fibra, hasta 144 fibras en un cable, los tubos múltiples se utilizan. En otros tipos, una barra de aluminio tiene varios surcos espirales alrededor del exterior, en el cual las fibras en tubos del almacenador intermediario se ponen. La unidad de la fibra se cubre con una cinta plástica o de acero, y el conjunto rodeada con los filamentos de aluminio y de acero. Las fibras individuales pueden estar en tubos del “almacenador intermediario flojo”, donde está mayor el diámetro interior del tubo que la fibra fuera del diámetro, o pueden “ser protegidas firmemente” donde el almacenador intermediario plástico está cubierto directamente encendido al vidrio. Las fibras para OPGW son tipo unimodal. Suministramos solamente OPGW el tubo de acero inoxidable.
Especificación técnica
| No. | Datos técnicos | ||||||||
| Tipo de producto | Tipo de la estructura | Masa lineal máxima | Sección de COMO alambre | Diámetro | Peso del cable | Rate Tensile Strength | 20℃DC | Capacidad actual del breve periodo de tiempo | |
| (mm2) | (milímetro) | (kg/km) | (kN) | Resistencia | (40-200℃ kA2.s) | ||||
| (Ω/km) | |||||||||
| 1 | OPGW-24B1.3-40- [51; 9] | 6/3.0/20AS, unidad óptica 1/3.0 | 24 | ≈40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50- [58; 11,5] | 6/3.2/20AS, unidad óptica 1/3.2 | 24 | ≈50 | 9,6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
| 3 | OPGW-48B1.3-70- [77; 24] | 6/3.8/20AS, unidad óptica 1/3.8 | 48 | ≈70 | 11,4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70- [42; 38] | 6/3.8/40AS, unidad óptica 1/3.8 | 48 | ≈70 | 11,4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
Estructura del cable
Características
Diámetro grande, capacidad grande de la fibra
La estructura es estable y la confiabilidad es alta
Capacidad excelente contra capacidad actual del lado y del cortocircuito excepcional
El diseño que trenza óptimo puede obtener la longitud de sobra de la fibra óptica secundaria • El número de filamentos se puede diseñar en dos o tres capas
Partido con los alambres de terreno común
Longitud estándar del tambor
2000m/drum y 4000m/drum
Especificación de la fibra
| Características | Valores especificados | Unidades | |||
| Característica geométrica | |||||
| Diámetro del revestimiento | 125.0±1.0 | µm | |||
| No-circularidad del revestimiento | ≤1.0 | % | |||
| Diámetro de capa | 245.0±10.0 | µm | |||
| error de la concentricidad del Capa-revestimiento | ≤12.0 | µm | |||
| No-circularidad de capa | ≤6.0 | % | |||
| error de la concentricidad del Corazón-revestimiento | ≤0.8 | µm | |||
| Característica mecánica | |||||
| El encresparse | ≥4 | m | |||
| Tensión de prueba | ≥0.69 | GPa | |||
| Fuerza de capa de la tira | Valor medio | 1.0-5.0 | N | ||
| Valor máximo | 1.3-8.9 | N | |||
| Pérdida de doblez macra | Ф60mm, 100 círculos, en 1550nm | ≤0.05 | DB | ||
| Ф32mm, círculos 1, en 1550nm | ≤0.05 | DB | |||
FAQ
¿Q1.Are usted empresa comercial o fabricante?
Somos el fabricante con la experiencia de 30 años en producir el cable soplado del aire, OPGW y ADSS.
También, somos proveedor también calificado de la rejilla del estado de China.
¿Q2.About la calidad?
prueba del 100% nuestro cable antes de la entrega.
¿Orden de Q3.Trial?
Sí, la orden de ensayo está disponible.
Apoyamos el nuevo proyecto de nuestros clientes, como sabemos que el negocio es siempre de pequeña orden.
¿Tiempo de Q4.Delivery?
Normalmente sobre los días laborables 3-7days, pero depende de cantidad de la orden.
¿Productos y logotipo de Q5.Customized?
Sí, suministramos servicio del OEM y del ODM.
