Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: OPGW-72B1.3
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
72 sola línea de transmisión de arriba de poder del modo G652D G655 OPGW de la base cable de toma de |
Cuenta de la fibra: |
72F |
Fibra: |
G.652D |
Estructura: |
Tubo de acero |
Uso: |
Comunicación de línea eléctrica |
Miembro de fuerza: |
Alambre de acero revestido de aluminio |
Embalaje: |
Tambor de madera del hierro |
Temperatura de funcionamiento: |
-40 ~ +60 C |
Nombre de producto: |
72 sola línea de transmisión de arriba de poder del modo G652D G655 OPGW de la base cable de toma de |
Cuenta de la fibra: |
72F |
Fibra: |
G.652D |
Estructura: |
Tubo de acero |
Uso: |
Comunicación de línea eléctrica |
Miembro de fuerza: |
Alambre de acero revestido de aluminio |
Embalaje: |
Tambor de madera del hierro |
Temperatura de funcionamiento: |
-40 ~ +60 C |

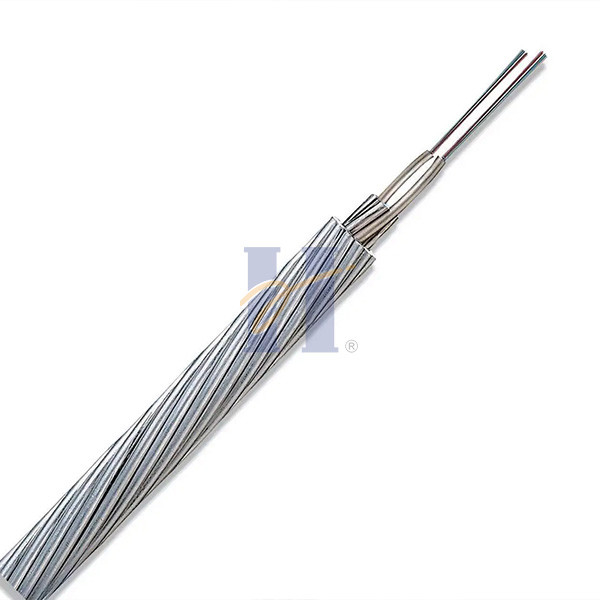

72 sola línea de transmisión de arriba de poder del modo G652D G655 OPGW de la base cable de toma de tierra óptico
Descripción
Huiyuan es líder en el desarrollo y el lanzamiento de OPGW cuando había una realización que las líneas de transmisión eléctricas proporcionaron un derecho de paso ideal para una trayectoria de las telecomunicaciones. Hoy, Huiyuan se jacta la cartera grande del producto de OPGW y la alta capacidad total con las instalaciones situadas en China para satisfacer las necesidades del mercado local y global. Huiyuan también fabrica su propia línea de hardware del accesorio que simplifique la fase de diseño de red de un proyecto mientras que asegura compatibilidad entre el cable y los componentes relacionados.
Especificación técnica
| No. | Datos técnicos | ||||||||
| Tipo de producto | Tipo de la estructura | Max. Fibre | Sección de COMO alambre | Diámetro | Peso del cable | Rate Tensile Strength | 20℃DC | Capacidad actual del breve periodo de tiempo | |
| Cuenta | (mm2) | (milímetro) | (kg/km) | (kN) | Resistencia | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | OPGW-48B1.3-90- [112; 45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13,2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, unidad óptica 2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57; 67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13,2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, unidad óptica 2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100- [118; 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, unidad óptica 1/2.5 | |||||||||
Estructura del cable
Uso del producto
1. Para uso de utilidades eléctricas en líneas de transmisión en lugar del alambre tradicional del escudo
2. Para los usos de la modificación donde el alambre existente del escudo necesita ser substituido por OPGW
3. Para las nuevas líneas de transmisión en vez del alambre tradicional del escudo
4. voz, vídeo, transmisión de datos
5. redes de SCADA
6. alquiler con opción a compra de la fibra oscura
Longitud estándar del tambor
2000m/drum y 4000m/drum
Especificación de la fibra
| Características | Valores especificados | Unidades | |||
| Característica geométrica | |||||
| Diámetro del revestimiento | 125.0±1.0 | µm | |||
| No-circularidad del revestimiento | ≤1.0 | % | |||
| Diámetro de capa | 245.0±10.0 | µm | |||
| error de la concentricidad del Capa-revestimiento | ≤12.0 | µm | |||
| No-circularidad de capa | ≤6.0 | % | |||
| error de la concentricidad del Corazón-revestimiento | ≤0.8 | µm | |||
| Característica mecánica | |||||
| El encresparse | ≥4 | m | |||
| Tensión de prueba | ≥0.69 | GPa | |||
| Fuerza de capa de la tira | Valor medio | 1.0-5.0 | N | ||
| Valor máximo | 1.3-8.9 | N | |||
| Pérdida de doblez macra | Ф60mm, 100 círculos, en 1550nm | ≤0.05 | DB | ||
| Ф32mm, círculos 1, en 1550nm | ≤0.05 | DB | |||
Embalaje y envío
• Tambor de cable estándar
• Longitud de carrete estándar: 2/3km/reel, la otra longitud está también disponible
El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.
