Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: ADSS-72B1.3
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
72 cable de fribra óptica al aire libre aéreo del solo modo del palmo del cable 150m de la fibra de |
Cuenta de la fibra: |
72F |
Tipo de la fibra: |
Unimodal |
Palmo: |
el 150m |
Jalea: |
El gel llenó o gel libremente |
Material de la chaqueta: |
HDPE |
Miembro de fuerza: |
FRP y hilado del aramid |
Uso: |
Línea aérea |
Nombre de producto: |
72 cable de fribra óptica al aire libre aéreo del solo modo del palmo del cable 150m de la fibra de |
Cuenta de la fibra: |
72F |
Tipo de la fibra: |
Unimodal |
Palmo: |
el 150m |
Jalea: |
El gel llenó o gel libremente |
Material de la chaqueta: |
HDPE |
Miembro de fuerza: |
FRP y hilado del aramid |
Uso: |
Línea aérea |
72 cable de fribra óptica al aire libre aéreo del solo modo del palmo del cable 150m de la fibra de la base ADSS
Descripción
El cable de fribra óptica autosuficiente del Todo-dieléctrico (ADSS) se diseña para los usos exteriores de la antena y del conducto de la planta en arquitecturas locales y del campus de la red del lazo. De la polo-a-estructura a la ciudad-ciudad las instalaciones, que incluye los cables de fribra óptica, la suspensión, el callejón sin salida y recintos de la terminación, ofrecen una infraestructura completa del circuito de transmisión con probado, funcionamiento de la alto-confiabilidad. Mientras que el concepto de cableado de ADSS implica, un sistema colgante del mensajero del alambre separado de la ayuda no se requiere, reduciendo grandemente tiempo de instalación y mejorando franco y costes laborales del mantenimiento. Incluye cuentas de la fibra hasta 144 fibras ópticas y cualquier tipo de combinación de fibras con varios modos de funcionamiento unimodales y laser-optimizadas con el cable. Gama de las longitudes de palmo de Poste-a-poste a partir de 50 pies a más de 1000 pies. Las opciones de encargo del diseño de ADSS permiten longitudes de palmo de más de una milla (5.280 pies).
Especificación técnica
|
Cantidad de la fibra
|
/
|
2~30
|
32~60
|
62~72
|
74~96
|
98~120
|
122~144
|
|
|
Estructura
|
/
|
1+5
|
1+5
|
1+6
|
1+8
|
1+10
|
1+12
|
|
|
Tipo de fibra óptica
|
/
|
G.652D
|
||||||
|
Miembro de fuerza central
|
Material
|
milímetro
|
FRP
|
|||||
|
Diámetro
|
1,5
|
1,5
|
2,1
|
2,1
|
2,1
|
2,1
|
||
| (valor medio) | ||||||||
|
Capa del amortiguador
|
Material
|
milímetro
|
MDPE
|
|||||
|
Grueso
|
|
|
|
3,4
|
4,7
|
6,2
|
||
| (valor medio) | ||||||||
|
Tubo flojo
|
Material
|
/
|
PBT
|
|||||
|
Diámetro
|
milímetro
|
1,8
|
2,1
|
2,1
|
2,1
|
2,1
|
2,1
|
|
| (valor medio) | ||||||||
|
Grueso
|
0,32
|
0,35
|
0,35
|
0,35
|
0,35
|
0,35
|
||
| (valor medio) | ||||||||
|
Qty de Max.fiber
|
6
|
12
|
12
|
12
|
12
|
12
|
||
|
Color flojo del tubo
|
A todo color
|
|||||||
|
Exceso de longitud de la fibra
|
%
|
0.7~0.8
|
||||||
|
Hidrófugo
|
Material
|
/
|
Jalea
|
|||||
|
Envoltura interna
|
Material
|
milímetro
|
MDPE
|
|||||
|
Grueso
|
Valor estándar: minuto 1,0/: 0,8/valores medios: 0,9
|
|||||||
| (valor medio) | ||||||||
|
No-metálico
|
Material
|
/
|
Hilado de cristal
|
|||||
|
componente
|
||||||||
|
Envoltura externa
|
Material
|
milímetro
|
MDPE
|
|||||
|
Grueso
|
Valor estándar: minuto 1,8/: valor medio 1,5/: 1,6
|
|||||||
| (valor medio) | ||||||||
|
Diámetro del cable (valor medio)
|
milímetro
|
11
|
11,6
|
12,2
|
13,5
|
14,8
|
16,3
|
|
|
Peso del cable (alrededor)
|
kg/km
|
105
|
115
|
130
|
160
|
195
|
235
|
|
|
Max.Attenuation coefficien
|
1310m m
|
dB/km
|
0,35
|
|||||
|
1550m m
|
0,21
|
|||||||
|
Fuerza de la tensión del tirón
|
Tiempo largo
|
N
|
1000
|
|||||
|
Breve periodo de tiempo
|
3000
|
|||||||
|
Presión del agolpamiento
|
Tiempo largo
|
N/
|
1000
|
|||||
| 100
|
||||||||
|
Breve periodo de tiempo
|
milímetro |
3000
|
||||||
|
Radio de doblez
|
Parásitos atmosféricos
|
milímetro
|
12.5O.D.
|
|||||
|
Dinámico
|
25 O.D.
|
|||||||
|
Temperatura
|
Instalación
|
°C
|
-20~+60
|
|||||
|
Almacenamiento y envío
|
-40~+70
|
|||||||
|
Funcionamiento
|
-40~+70
|
|||||||

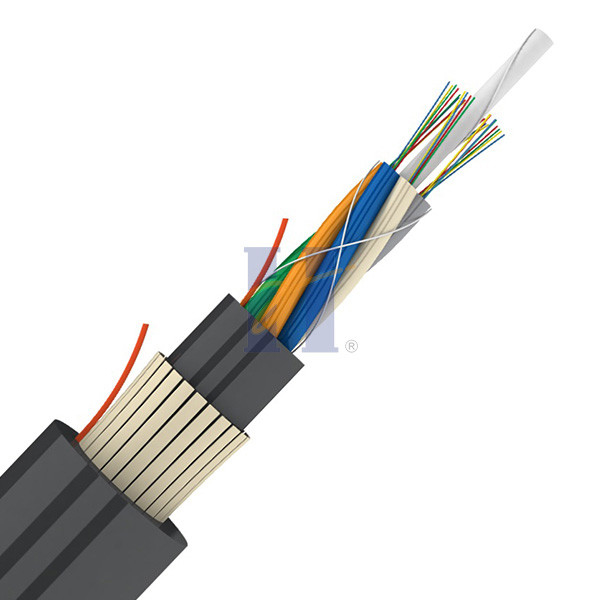

Estructura del cable:
Características
Puede ser instalado sin el corte del poder
Peso ligero y diámetro bajo que reducen la carga causada por el hielo y el viento y la carga en torres y backprops
Longitudes de palmo grande
Buen funcionamiento de la resistencia a la tensión y de la temperatura
Arco-erosión-resistente EN el jecket
La vida de diseño es 30 años
Longitud estándar del tambor
2000m/drum, 4000m/drum
Especificación de la fibra
|
|
G.652 | G.655 | los 50/125μm | los 62.5/125μm | |
| Atenuación | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Ancho de banda (clase A) | @850nm | ≥500 megaciclo·kilómetro | ≥200 megaciclo·kilómetro | ||
| @1300nm | ≥1000 megaciclo·kilómetro | ≥600 megaciclo·kilómetro | |||
| Abertura numérica | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc de la longitud de onda de atajo del cable | ≤1260nm | ≤1480nm | |||
FAQ
¿Q1.Are usted compañía o fabricante tradning?
Somos el fabricante con la experiencia de 30 años, nosotros nos especializamos en la investigación, el desarrollo y la producción de cable de fribra óptica. ¡Nuestra fábrica está en la ciudad de Chengdu, agradable visitarnos!
¿Q2.About la calidad?
Probamos todas las fibras cuando producción acabada antes de entrega.
Después de la confirmación del precio, usted puede requerir gratis muestras para comprobar nuestra calidad.
¿Q3.Can usted aceptar pequeña orden?
Sí, la pequeña orden está disponible. Apoyamos el nuevo proyecto de nuestros clientes, como sabemos que el negocio es siempre de pequeña orden.
¿Q4.What es su plazo de expedición?
Generalmente sobre los días laborables 3-7days, depende principalmente de cantidad de la orden.
Pero se aseguren los pls que arreglaremos sus mercancías cuanto antes después de su pago.
¿Q5.Can usted suministrar productos y el logotipo modificados para requisitos particulares?
Sí, acogemos con satisfacción el servicio del OEM. Podemos imprimir su logotipo en el producto. Cualquier idea de usted está disponible.
