Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: ADSS-144B1.3
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
144 cable de fibra óptica al aire libre de la fibra del cable ADSS de la base todo el cable autosufi |
Cuenta de la fibra: |
Base 144 |
Tipo de la fibra: |
G652D |
Palmo: |
los 200m |
Miembro de fuerza: |
FRP y Kevlar |
material flojo del tubo: |
PBT |
Agolpamiento: |
3000N/100m m |
Longitud del tambor: |
los 2km o 4km/drum |
Nombre de producto: |
144 cable de fibra óptica al aire libre de la fibra del cable ADSS de la base todo el cable autosufi |
Cuenta de la fibra: |
Base 144 |
Tipo de la fibra: |
G652D |
Palmo: |
los 200m |
Miembro de fuerza: |
FRP y Kevlar |
material flojo del tubo: |
PBT |
Agolpamiento: |
3000N/100m m |
Longitud del tambor: |
los 2km o 4km/drum |

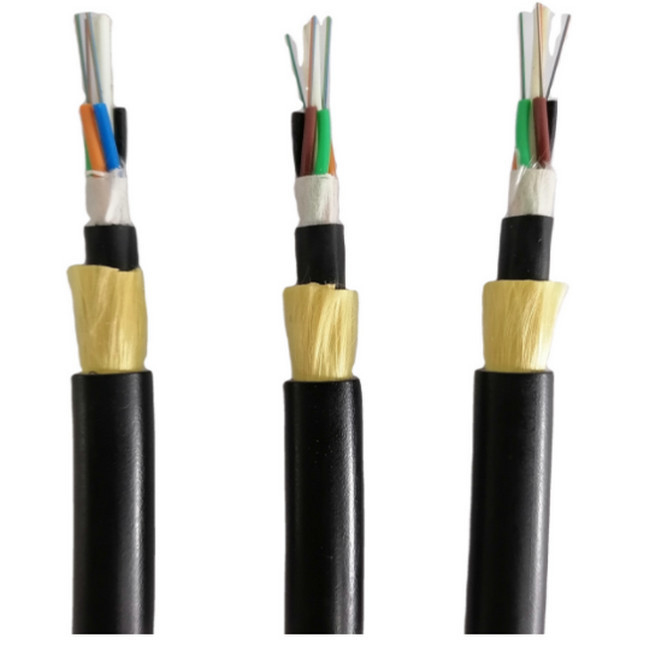

144 cable de fibra óptica al aire libre de la fibra del cable ADSS de la base todo el cable autosuficiente dieléctrico
Descripción
El cable de ADSS fue desarrollado de un cable desplegable rugoso ligero militar del campo (LRD). Con las mejoras continuas, ahora se utiliza para las instalaciones-típico aéreas del palmo corto en polos de la distribución de poder del borde de la carretera. Puesto que el cable de ADSS es no-metálico, es ideal para los usos cerca de las líneas de alto voltaje de la distribución de poder para las cuales se ha convertido en un estándar. Usando fibras del solo modo y longitudes de onda ligeras de tampoco 1310 nanómetro o 1550 nanómetro, los circuitos hasta 100 kilómetros de largo son posibles sin los repetidores. Generalmente, ADSS fue utilizado en 48 y 96 corazones. Aquí está un bosquejo de un cableado normal de ADSS.
Especificación técnica
| Cuenta de la fibra | Estructura | Fibras por el tubo | Diámetro flojo del tubo (milímetros) | Diámetro del CSM/diámetro del cojín (milímetros) | Grueso nominal de la chaqueta externa (milímetros) | Altura del diámetro del cable (milímetros) | Peso del cable (kg/km) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1,7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1,7 | 14.5±0.3 | 175 |
Estructura del cable:
Uso
1. Diseño flojo del tubo
Funcionamiento y compatibilidad estables con todos los tipos comunes de la fibra
2. autosuficiente
En vez del hilado de Aramid o del hilado de cristal, no hay alambre de la ayuda o de mensajero requerido.
&jacket 3.Track-resistant disponible
Para las líneas eléctricas 10KV y 35KV puede utilizar el polietileno (PE), para 110KN y la línea eléctrica 220KN, debe por la resistencia a la envoltura externa de la corrosión (EN).
4.Sutable para la instalación aérea de la uno mismo-ayuda
Longitud estándar del tambor
2000m/drum, 4000m/drum
Especificación de la fibra
| Artículo | Unidad | Especificación | |
| Tipo de la fibra | G.652D | ||
| 1310nm | milímetro | 9.2±0.4 | |
| Diámetro de campo de modo | 1550nm | milímetro | 10.4±0.8 |
| Diámetro del revestimiento | milímetro | 125.0±1 | |
| No-circularidad del revestimiento | % | ≤1.0 | |
| Base/error de la concentricidad del revestimiento | milímetro | ≤0.5 | |
| Diámetro de capa | milímetro | 245±5 | |
| No-circularidad de capa | % | ≤6.0 | |
| Error de la concentricidad de la capa/del revestimiento | milímetro | ≤12.0 | |
| Longitud de onda de atajo del cable | nanómetro | ≤1260 | |
| 1310nm | dB/km | ≤0.36 | |
| Coeficiente de atenuación | 1550nm | dB/km | ≤0.22 |
| Nivel de tensión de prueba | kpsi | ≥100 | |
FAQ
Q1: ¿Es usted una fábrica o una empresa comercial?
¡Definitivamente, somos la fábrica real que es profesional en la fabricación de diversos tipos de metros cuadrados de los cables ópticos with10000 de la fibra del outdoor&indoor que la planta area.we es con gusto agradable usted para visitarnos!
Q2: ¿Cómo puedo conocerle precio?
Citamos generalmente dentro 24 horas después de que conseguimos su investigación (excepto fin de semana o los días de fiesta) si usted muy urgente conocer el precio, los pls me llama o me envía o de otras maneras de modo que poder darle la cita muy rápida.
¡Además, si usted quiere conocer muy accutately precio, los pls me envían sus necesidades específicas, él son mejores usted tienen las especificaciones técnicas, el precio más exacto más específico de la información given.the que podemos ofrecer le!
Q3: ¿Podría comprar muestras de usted?
¡Por supuesto, pienso que ésta es manera excelente para que usted nos conozca y conozca los productos que ofrecemos directamente cuando tenemos primera cooperación!
Q4: ¿Puede usted apoyar el producto del OEM bajo nuestra marca?
sí, apoyamos servicio del OEM, podemos imprimir su logotipo y la marca en el cable, caja según sus pls de las ideas nunca importa tan para decirme sus requisitos
Q5: ¿Puede usted aceptar pequeña orden?
Por supuesto, la pequeña orden está disponible, generalmente, nuestro MOQ es 1000meter.
Q6: ¿Cómo podemos garantizar calidad?
Inspección siempre final antes del envío
