Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: ADSS-48B1.3
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
Cable de fribra óptica aéreo resistente del cable de la fibra del palmo OFC ADSS de la base los 500m |
Cuenta de la fibra: |
base 4 -144 |
Tipo de la fibra: |
G652D |
Longitud: |
2km/drum o modificado para requisitos particulares |
Color de la chaqueta: |
Negro |
Miembro de fuerza: |
FRP |
Palmo: |
Sobre el 100m |
Instalación: |
Uno mismo-ayuda aérea |
Nombre de producto: |
Cable de fribra óptica aéreo resistente del cable de la fibra del palmo OFC ADSS de la base los 500m |
Cuenta de la fibra: |
base 4 -144 |
Tipo de la fibra: |
G652D |
Longitud: |
2km/drum o modificado para requisitos particulares |
Color de la chaqueta: |
Negro |
Miembro de fuerza: |
FRP |
Palmo: |
Sobre el 100m |
Instalación: |
Uno mismo-ayuda aérea |
Cable de fribra óptica aéreo resistente del cable de la fibra del palmo OFC ADSS de la base los 500m de agua 48
Descripción
El cable de ADSS es flojamente tubo trenzado. Las fibras, los 250μm, se colocan en un tubo flojo hecho de los altos plásticos del módulo. Los tubos arefilled con un compuesto de relleno hidrófugo. Los tubos (y los llenadores) se trenzan alrededor de un FRP (plástico reforzado fibra) como miembro de fuerza central no-metálico en una base compacta y circular del cable. Después de que la base del cable se llene del compuesto de relleno. se cubre con la envoltura interna fina del PE (polietileno). Después de la capa trenzada de aramid los hilados se aplican sobre la envoltura interna como miembro de fuerza, el cable se termina con el PE o EN (anti-siguiendo) la envoltura externa.
Especificación técnica
| Estructura del cable | nombre | ADSS-48B1-PE-100 |
| FRPCenter fortalece al miembro | 2.0m m | |
| compuesto del relleno de la fibra | 2.2±0.1m m | |
| PE fuera del grueso | 1.8±0.2m m | |
| Diámetro del cable | 10.0±0.3m m | |
| peso del cable | los 85±10%kg/km | |
| Nurmber flojo del tubo | 4Fo | |
| cuenta de la fibra del tubo | 12fibers | |
| Color flojo del tubo | Azul, anaranjado, verde, Brown, | |
| Color de fibra óptica | Azul, anaranjado, verde, Brown, gris, natural, rojo, negro, amarillo, púrpura, rosado, aguamarina. |
Características
Machaque la resistencia y se toma la flexibilidad, las medidas siguientes para asegurar el cable hermético
relleno de la base del cable del 100%, compuesto flojo del relleno del tubo
Buen funcionamiento mecánico y de la temperatura
Tubo flojo de alta resistencia que es hidrólisis resistente
Compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
La sola fibra reforzó el plástico como el miembro de fuerza central

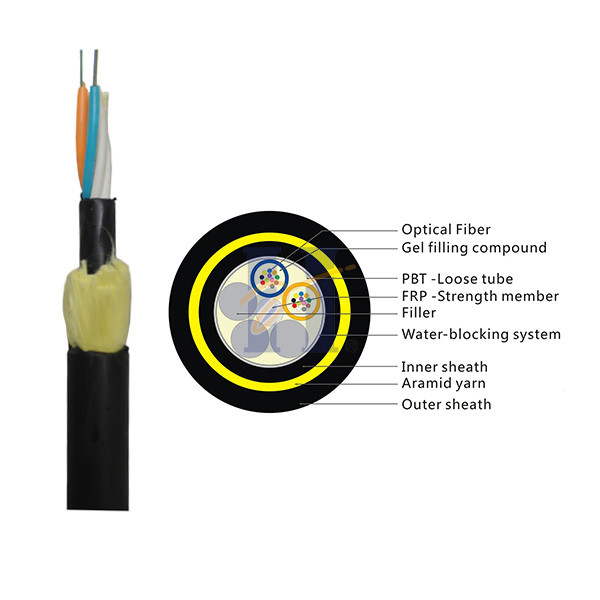

Estructura del cable:
Longitud estándar del tambor
2000m/drum, 4000m/drum y 6000m/drum
Uso
Conveniente para el método de colocación aéreo
Temperatura del almacenamiento/de funcionamiento: -40℃~+70℃
Especificación de la fibra
| Artículos | Unidad | Especificación | |
| G652D | |||
| Diámetro de campo de modo | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Diámetro del revestimiento | um | 124.8±0.7 | |
| No-circularidad del revestimiento | % | ≤0.7 | |
| Error de la concentricidad del Corazón-revestimiento | um | ≤0.5 | |
| Diámetro de capa | um | 245±5 | |
| No-circularidad de capa | % | ≤6.0 | |
| Error de la concentricidad de la Revestimiento-capa | um | ≤12 | |
| Longitud de onda de atajo del cable | nanómetro | acc≤1260 | |
| Atenuación (máximo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
4-144 cable de fribra óptica de la base ADSS
| Cuenta de la fibra | Estructura | Fibras por el tubo | Diámetro flojo del tubo (milímetros) | Diámetro de /pad del diámetro del CSM (milímetros) | Grueso nominal de la chaqueta externa (milímetros) | Diámetro del cable (milímetros) | Peso del cable (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Observaciones
Atamos generalmente solamente el informe de prueba sobre el empaquetado, pero su petición está disponible también. Por ejemplo:
Nombre de A.Company
Peso de B.Gross/Net
Tipo de C.Fiber
Longitud de D.Cable
