Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: ADSS-36B1.3
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
36 cable de fribra óptica aéreo del solo modo ADSS de la base del cable autosuficiente de arriba al |
Cuenta de la fibra: |
Base 36 |
Tipo de la fibra: |
G652D |
Palmo: |
los 200m |
Color: |
Negro |
Estructura: |
Tubo flojo trenzado |
Menber central de la fuerza: |
FRP |
Certificación: |
ISO9001 |
Nombre de producto: |
36 cable de fribra óptica aéreo del solo modo ADSS de la base del cable autosuficiente de arriba al |
Cuenta de la fibra: |
Base 36 |
Tipo de la fibra: |
G652D |
Palmo: |
los 200m |
Color: |
Negro |
Estructura: |
Tubo flojo trenzado |
Menber central de la fuerza: |
FRP |
Certificación: |
ISO9001 |
36 cable de fribra óptica aéreo del solo modo ADSS de la base del cable autosuficiente de arriba al aire libre de la fibra
Descripción
El cable de ADSS es un tipo de cable de fribra óptica que sea bastante fuerte apoyarse entre las estructuras sin contener elementos conductores del metal. El solo modo y las fibras con varios modos de funcionamiento se pueden arreglar en cables de ADSS con un máximo de 144 fibras. El cable de fribra óptica de ADSS se diseña para los usos exteriores de la antena y del conducto de la planta en arquitecturas locales y del campus de la red del lazo del polo-a-edificio a las instalaciones de la ciudad-a-ciudad. El sistema de cableado que incluye los cables, la suspensión, el callejón sin salida, y los recintos de la terminación ofrece una infraestructura completa del circuito de transmisión con funcionamiento de la alto-confiabilidad.
Especificación técnica
Artículo | Parámetros | |
Fibra | Tipo | G652D |
Cuenta | 2-288 corazones | |
Tubo flojo | Material | PBT |
Color | Azul, naranja, verde, Brown | |
Llenador | Material | PE |
Color | Color natural | |
Miembro de fuerza central | Material | FRP |
El no metal reforzó pedazos | Matrial | Hilado de Aramid |
Chaqueta externa | Material | PE |
Radio de Min.bending | Parásitos atmosféricos | 10 veces telegrafían el diámetro |
Dinámico | 20 veces telegrafían el diámetro | |
Repetición del doblez | Carga: 150N; número de ciclos: 30 ninguna atenuación obvia de la adición, ninguna rotura de la fibra y ningún daño del cable | |
Agolpamiento | A corto plazo | 1000N/100m m |
Torsión | Carga: 150N; número de ciclos: 10; ángulo de torsión: ±180° ninguna atenuación obvia de la adición, ninguna rotura de la fibra y ningún daño del cable | |
Impacto | Energía del impacto: 450g × el 1m; radio de la cabeza de martillo: 12.5m m; número de impacto: 5 ninguna atenuación obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. | |

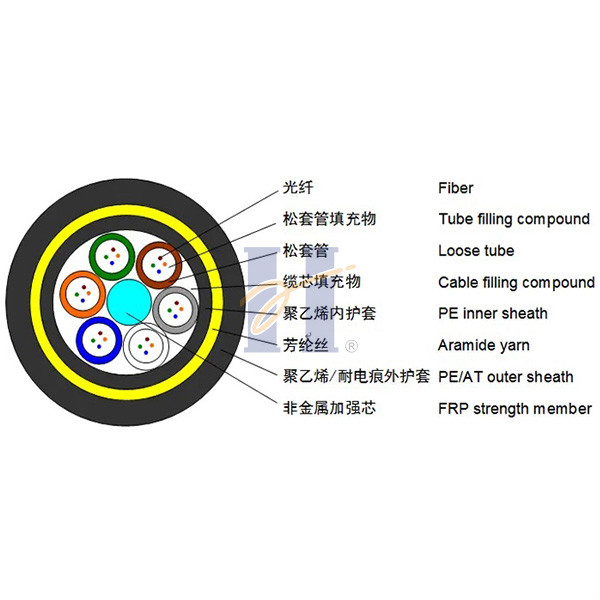

Estructura del cable:
Uso
Utilizado para las telecomunicaciones por utilidades de poder, telcos, y grupos de redes privados
Diseñado para la instalación en líneas de la distribución y de transmisión
Capaz de la instalación en gran proximidad a los conductores si la seguridad es una preocupación
Conveniente para los usos del underbuild, minimizando la necesidad de caídas del sistema
Utilizado para las redes de las telecomunicaciones donde la instalación rápida, barata es una prioridad
Longitud estándar del tambor
2000m/drum, 4000m/drum
Requisito de la prueba
| No | Artículo | Estándar de la prueba | Método | Criterios de aceptación |
| 1 | Extensible | IEC-60794-1-E1 | - Máximo. Resistencia a la tensión | - Tensión de la fibra en el máximo |
| prueba | - Longitud de la muestra: 50 metros | Carga: máximo 0,33% | ||
| - Tiempo: 1minutes; | - Atenuación increase≤0.10dB | |||
| 2 | Agolpamiento | IEC-60794-1-E3 | - Carga: 2200N | - Ningunas fracturas o grietas en |
| prueba | - Tiempo: minutos 1 | chaqueta externa; | ||
| - Longitud: 100m m | - Aumento de la atenuación<0> | |||
| 3 | Impacto | IEC-60794-1-E4 | - Energía del impacto: 450g | - Ningunas fracturas o grietas en la chaqueta externa |
| prueba | - Altura: 1 metro | - Atenuación increase≤0.10dB (después de la prueba) | ||
| - Puntos de impacto: min.1 | ||||
| --Número de impactos: 5 | ||||
| 4 | Torsión | IEC-60794-1-E7 | longitud de cable de -1m con el peso 150N | - Ningunas fracturas o grietas en la chaqueta externa |
| prueba | - ±180°, 10 ciclos | - Aumento ≤0.10B de la atenuación | ||
| 5 | Doblez repetido | IEC-60794-1-E6 | - Diámetro externo de R=20×cable | - Ningunas fracturas o grietas en la chaqueta externa |
| longitud de cable de -1m con 150N el peso, 30 ciclos | - Aumento ≤0.10dB de la atenuación (después de la prueba) | |||
| 6 | Prueba de ciclo de la temperatura | IEC-60794-1-F1 | - Paso de la temperatura: +20℃→-40℃→+70℃→-40℃→+70℃→+20℃ | - Variación de la atenuación para el valor de referencia (la atenuación que se medirá antes de prueba en +20±3℃) ≤0.10dB, |
| - Tiempo por cada paso: 12 horas | ||||
| - Número de ciclos: 2 ciclos | ||||
| 7 | Prueba de penetración del agua | IEC-60794-1-F5 | - Altura del agua: el 1m | - Ninguna salida del agua en el extremo de la muestra |
| - Longitud de la muestra: 3M | ||||
| - Duración de la prueba: 24 horas | ||||
| 8 | Prueba del goteo | IEC-60794-1-E14 | - Cinco muestras de los 0.3m suspendidas verticalmente en una cámara de clima, aumentaron temperatura a +70℃ | - Ningún compuesto de relleno goteará de los tubos después de 24 horas |
FAQ
1. ¿Es usted la fábrica real?
Sí, somos la fábrica real con 30 años de experiencia de fibra óptica de la fabricación del cable.
2. ¿Cuál es su marca de la fibra?
Marcas de la fibra incluyendo: YOFC y CDSEI (una marca común de Sumitomo y de compañía local)
3. ¿Cuál es sus productos principales?
ADSS, OPGW, cable soplado del aire (cable incluyendo de EPFU, MINI y micro), sistema de vigilancia en línea de línea de transmisión de alto voltaje de poder
4. ¿Cuál es su plazo de expedición?
Normalmente 7 días
5. ¿Usted tiene distribuidor en el otro país o nacional?
Hasta ahora, vendemos nuestros productos a los clientes directamente. Y el precio de fábrica podía ser ofrecido.
6. Pago
Para los pedidos grandes: T/T por el depósito avanzado
Para las pequeñas órdenes: T/T, Western Union y Paypal son aceptables.
7. Envío y entrega
Para los pedidos grandes: por el mar (LCL o FCL)
Para las pequeñas órdenes: por el mar (LCL), por el aire o por servicios de mensajero, cuyo es opcional.
