Detalles del producto
Lugar de origen: China
Nombre de la marca: HYOC
Certificación: ISO9001
Número de modelo: ADSS
Pago y términos de envío
Cantidad de orden mínima: el 10km
Precio: 300USD/KM to 3500USD/KM
Detalles de empaquetado: plataforma de madera
Tiempo de entrega: 30 días
Capacidad de la fuente: 1000KM/Month
Nombre de producto: |
2 cable de la fibra de la base ADSS |
Cuenta de la fibra: |
2core |
Fibra: |
G652D |
Material de la envoltura: |
HDPE o EN |
Color del cable: |
Negro |
Palmo: |
Sobre los 50m |
Vida del cable: |
25 años |
Atenuación @1310nm: |
≦0.35dB/km |
Atenuación @1550nm: |
≦0.22dB/km |
Nombre de producto: |
2 cable de la fibra de la base ADSS |
Cuenta de la fibra: |
2core |
Fibra: |
G652D |
Material de la envoltura: |
HDPE o EN |
Color del cable: |
Negro |
Palmo: |
Sobre los 50m |
Vida del cable: |
25 años |
Atenuación @1310nm: |
≦0.35dB/km |
Atenuación @1550nm: |
≦0.22dB/km |

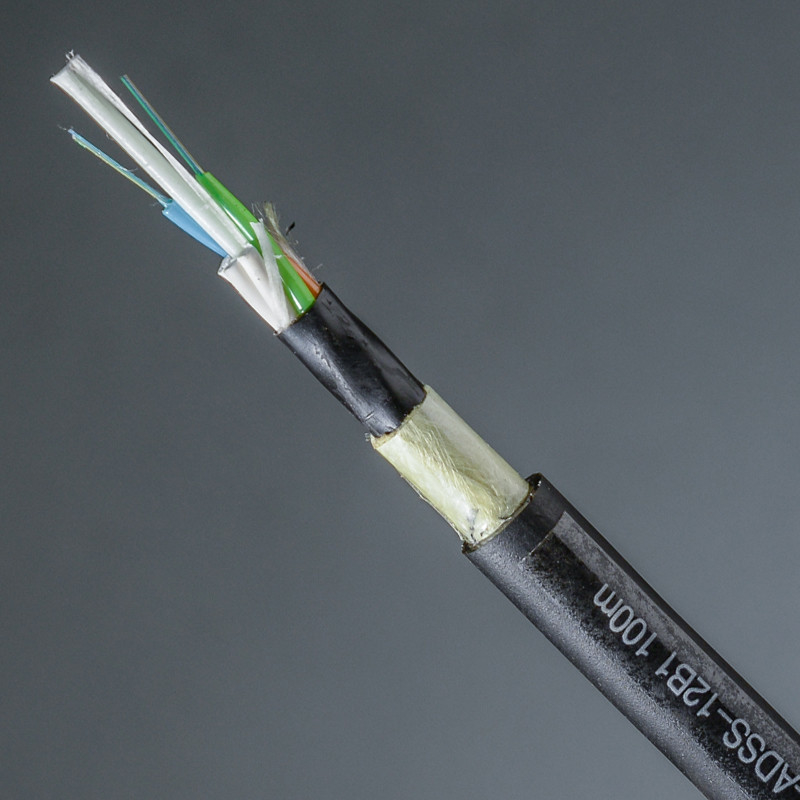

El hilado de Kevlar Aramid fortalece base del solo modo 2 del cable G652D de la fibra de ADSS
Descripción:
El cable de la fibra del ADSS de HUIYUAN se diseña para ser bastante fuerte permitir que las longitudes de hasta 700 metros sean instaladas entre las torres de ayuda. El cable se hace de material y autosuficiente nos-metálico con la línea de transmisión aérea de poder. El material de la resistencia de la tensión es hilado del aramid con los altos módulos de la elasticidad. Y la estructura óptima puede desplegar el peso del cable y de sus propiedades mecánicas y físicas apropiadamente y minimizar la carga en la torre.
Características:
1. Pequeño diámetro externo y resistencia de alta resistencia
2. alto modular de elasticidad
3. pequeño coeficiente de la extensión termal
4. capacidad excelente de la flexibilidad
Estándares:
El cable de la fibra de ADSS cumplirá con los requisitos de esta especificación y generalmente cumplirá o mejorará los últimos estándares:
ITU-T G.650: Definiciones y métodos de prueba para las cualidades lineares, deterministas de la fibra unimodal y el cable
ITU-T G.657: Características de una fibra óptica insensible de doblez y de un cable del solo modo de la pérdida para la red del acceso
IEC 60794-1-2: Cables de fibra óptica, parte 2, métodos de prueba Especificación-básicos genéricos del cable óptico
IEC 60794-1-21: Cables de fibra óptica, parte 1-21, especificación genérica - métodos de prueba básicos del cable óptico - métodos mecánicos de las pruebas
IEC 60794-1-22: Cables de fibra óptica, parte 1-22, especificación genérica - métodos de prueba básicos del cable óptico - métodos de prueba ambientales
IEC 60794-5-10: Cables de fibra óptica – parte 5,10: Especificación de la familia para los cables de fibra óptica del micro-conducto al aire libre, los micro-conductos y los micro-conductos protegidos para la instalación soplando
Estructura del cable:
Detalles técnicos:
| Nombre de producto | Base del solo modo 2 del cable G652D de la fibra de ADSS | |
| Artículos | Condición | Valor |
| Cuenta de la fibra | - | base 2 a 144 |
| Resistencia a la tensión máxima (n) | A corto plazo | Según pedido |
| Largo plazo | Según pedido | |
| Fuerza máxima del agolpamiento (N/mm) | A corto plazo | 3000 /2200 |
| Largo plazo | 1000 | |
| Radio de curva mínimo (milímetros) | Estática | 12,5 * diámetro del cable |
| Dinámica | 25 * diámetro del cable | |
| Longitud del tambor (kilómetros) | - | 2 a 4 |
| Temperatura de trabajo (℃) | - | -40 a +60 |
| Éntrenos en contacto con para más detalles | ||
Detalles de la fibra:
| Características | Valores especificados | Unidades | ||
| Diámetro de campo de modo | en 1310nm | 9.2±0.4 | µm | |
| en 1550nm | 10.4±0.6 | µm | ||
| Coeficiente de atenuación | en 1310nm | ≤0.35 | dB/km | |
| en 1550nm | ≤0.22 | dB/km | ||
| Longitud de onda cero de la dispersión (λ0) | 1300 a 1324 | nanómetro | ||
| Cuesta cero máxima de la dispersión (S0max) | ≤0.092 | picosegundo (nanómetro2·kilómetro) | ||
| Longitud de onda de atajo (λcc) | ≤1260 | nanómetro | ||
| Diámetro del revestimiento | 125.0±1.0 | µm | ||
| No-circularidad del revestimiento | ≤1 | % | ||
| Diámetro de capa | 245.0±10.0 | µm | ||
| error de la concentricidad del Capa-revestimiento | ≤12.0 | µm | ||
| error de la concentricidad del Corazón-revestimiento | ≤0.8 | µm | ||
| El encresparse | ≥4 | m | ||
| Tensión de prueba | ≥0.69 | GPa | ||
| Fuerza de capa de la tira | Valor medio | 1.0-5.0 | N | |
| Valor máximo | 1.3-8.9 | N | ||
| Pérdida de doblez macra | Ф60mm, 100 círculos | en 1550nm | ≤0.05 | DB |
| Ф32mm, círculos 1 | en 1550nm | ≤0.05 | DB | |
Longitud estándar del tambor (longitud modificada para requisitos particulares ayuda del tambor)
2000m/drum, 4000m/drum y 6000m/drum
Color de la fibra: (Color modificado para requisitos particulares ayuda)
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Color | Azul | Naranja | Verde | Brown | Gris | Blanco | Rojo | Negro | Amarillo | Púrpura | Rosa | Aguamarina |
| No. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Color | Azul | Naranja | Verde | Brown | Gris | Blanco | Rojo | Natural | Amarillo | Púrpura | Rosa | Aguamarina |
| Yo | Yo | Yo | Yo | Yo | Yo | Yo | Yo | Yo | Yo | Yo | Yo |
Color flojo del tubo: (Color modificado para requisitos particulares ayuda)
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Color | Azul | Naranja | Verde | Brown | Gris | Blanco | Rojo | Negro | Amarillo | Púrpura | Rosa | Aguamarina |
| No. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Color | Azul | Naranja | Verde | Brown | Gris | Blanco | Rojo | Natural | Amarillo | Púrpura | Rosa | Aguamarina |
Impresión del texto del cable: (Texto modificado para requisitos particulares ayuda)
HYOC G652D de ADSS 12 a 288 [no.] del tambor [Mes-año] [marca del metro]
Observaciones:
Los requisitos del detalle necesitan ser enviadonos para el diseño de cable y el cálculo de precio. Los requisitos abajo son deben:
, Línea de transmisión de poder nivel voltaico
B, cuenta de la fibra
C, palmo o resistencia a la tensión
D, condiciones meteorológicas
