Detalles del producto
Lugar de origen: China
Nombre de la marca: HYOC
Certificación: ISO9001
Número de modelo: OPGW-60
Pago y términos de envío
Cantidad de orden mínima: LOS 4KM
Precio: 1000USD/KM to 3000USD/KM
Detalles de empaquetado: Tambor del hierro
Tiempo de entrega: 30 días
Capacidad de la fuente: 1000KM/Month
Nivel voltaico: |
100kv a 1000kv |
Cuenta de la fibra: |
12f a 48f |
Resistencia a la tensión: |
50KN a 200KN |
Cortocircuite actual: |
20 200kA al ² s |
Nivel voltaico: |
100kv a 1000kv |
Cuenta de la fibra: |
12f a 48f |
Resistencia a la tensión: |
50KN a 200KN |
Cortocircuite actual: |
20 200kA al ² s |
Alambre de arriba de los acs de los cables de toma de tierra fuera del cable de acero inoxidable de la fibra del opgw del diseño del tubo de la línea eléctrica de arriba aérea
Descripción:

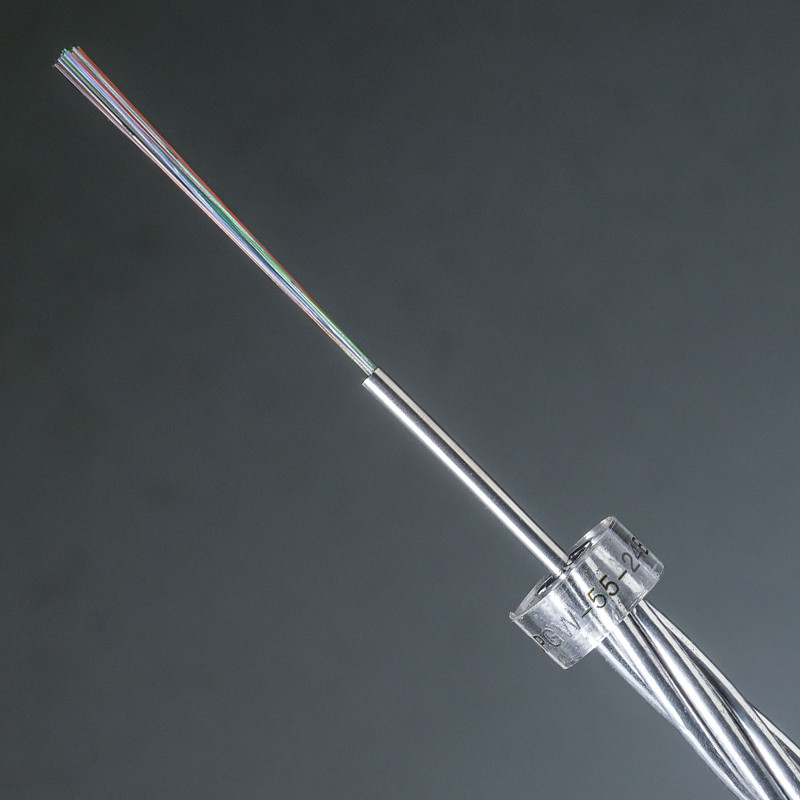

Los diseños del OPGW/OPPC de HUIYUAN (cable de toma de tierra de arriba compuesto de fibra óptica y conductor óptico de la fase) se basan en tecnología de acero inoxidable altamente confiable y robusta del tubo. El tubo de acero inoxidable tampoco se trenza en la primera capa de OPGW/OPPC (diseño trenzado del tubo) o se coloca en la base del cable (diseño central del tubo).
Características:
La unidad de fibra óptica inoxidable de tubo flojo central y otros alambres se tuercen simultáneamente
La fibra puede conseguir mejor exceso de una longitud en el tubo inoxidable
El diseño exacto del corte transversal del cable asegura las propiedades eléctricas, las propiedades mecánicas y físicas, y estabilidad termal del cable
Rentable
De alta calidad
Estándares:
ITU-T G.650: Definiciones y métodos de prueba para las cualidades lineares, deterministas de la fibra unimodal y el cable
ITU-T G.652: Características de una fibra óptica y de un cable unimodales
IEC 60793-2-50 B1.3: Especificación seccional para las fibras del solo modo de la clase B
IEEE 1138: Construcción estándar de los cables de toma de tierra de arriba de la fibra óptica compuesta (OPGW) para el uso en líneas eléctricas de la compañia de electricidad
ASTM B398: Especificación estándar para el alambre de aleación de aluminio 6201-T81 para los propósitos eléctricos
ASTM B 415: Especificación estándar para los conductores de acero Aluminio-revestidos estirados en frío
ASTM B416: Especificación para los conductores de acero Aluminio-revestidos Concéntrico-Endecha-trenzados
EIA/TIA-455: Métodos de prueba estándar para las fibras ópticas, cables, transductores, sensores, conectando y terminando los dispositivos y otros componentes de la fibra óptica
EIA 492A: Especificación genérica para las fibras ópticas de la guía de onda
EIA 472A: Especificación seccional para los cables de la comunicación de la fibra óptica para el uso aéreo exterior
Estructura del cable:
Detalles técnicos: (abajo está el cable típico para la referencia)
| Artículos | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| No/diámetro del tubo óptico (milímetros) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| No/diámetro del alambre del AL (milímetros) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| No/diámetro del alambre de ACS (milímetros) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Diámetro del cable (milímetros) | 10,5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Peso del cable (kilogramos) | 415 | 320 | 374 | 432 | 527 |
| Resistencia de DC (20℃ W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Módulo de la elasticidad (Gpa) | 162 | 96,1 | 95,9 | 95,6 | 97,8 |
| Capacidad del cortocircuito (² s de ka) | 24 | 57,3 | 78,9 | 105,8 | 150,4 |
| Temperatura máxima de la operación (℃) | 200 | 200 | 200 | 200 | 200 |
| Cuenta máxima de la fibra | 48 | 32 | 48 | 52 | 30 |
| Éntrenos en contacto con para más detalles | |||||
Detalles de la fibra (G652D):
| Características | Valores especificados | Unidades | ||
| Diámetro de campo de modo | en 1310nm | 9.2±0.4 | µm | |
| en 1550nm | 10.4±0.6 | µm | ||
| Coeficiente de atenuación | en 1310nm | ≤0.40 | dB/km | |
| en 1550nm | ≤0.30 | dB/km | ||
| Longitud de onda cero de la dispersión (λ0) | 1300 a 1324 | nanómetro | ||
| Cuesta cero máxima de la dispersión (S0max) | ≤0.092 | picosegundo (nanómetro2·kilómetro) | ||
| Longitud de onda de atajo (λcc) | ≤1260 | nanómetro | ||
| Diámetro del revestimiento | 125.0±1.0 | µm | ||
| No-circularidad del revestimiento | ≤1.0 | % | ||
| Diámetro de capa | 245.0±10.0 | µm | ||
| error de la concentricidad del Capa-revestimiento | ≤12.0 | µm | ||
| No-circularidad de capa | ≤6.0 | % | ||
| error de la concentricidad del Corazón-revestimiento | ≤0.8 | µm | ||
| El encresparse | ≥4 | m | ||
| Tensión de prueba | ≥0.69 | GPa | ||
| Fuerza de capa de la tira | Valor medio | 1.0-5.0 | N | |
| Valor máximo | 1.3-8.9 | N | ||
| Pérdida de doblez macra | Ф60mm, 100 círculos | en 1550nm | ≤0.05 | DB |
| Ф32mm, círculos 1 | en 1550nm | ≤0.05 | DB | |
Longitud del tambor
Según sus requisitos
Color de la fibra: (Color modificado para requisitos particulares ayuda)
| No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Color | Azul | Naranja | Verde | Brown | Gris | Blanco | Rojo | Negro | Amarillo | Púrpura | Rosa | Aguamarina |
Observación:
Los requisitos del detalle necesitan ser enviadonos para el diseño de cable y el cálculo de precio. Los requisitos abajo son deben:
, Línea de transmisión de poder nivel voltaico
B, cuenta de la fibra
Dibujo de la estructura de C, del cable y diámetro
D, resistencia a la tensión
F, capacidad del cortocircuito
