Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: EPFU-4G657A1-PE1.15
Pago y términos de envío
Cantidad de orden mínima: el 10km
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
Cable de fribra óptica micro soplado de la instalación 4 G652D EPFU de la fibra del aire de FTTx |
Número de fibras: |
4F |
Clase de la fibra: |
G.652D |
Tipo de la fibra: |
Unimodal |
Diámetro: |
1.15mm±0.05m m |
Todo el dieléctrico: |
SÍ |
Uso: |
FTTX |
Microduct a soplar: |
HDPE de 5/3m m |
Distancia soplada: |
el 1000m |
Nombre de producto: |
Cable de fribra óptica micro soplado de la instalación 4 G652D EPFU de la fibra del aire de FTTx |
Número de fibras: |
4F |
Clase de la fibra: |
G.652D |
Tipo de la fibra: |
Unimodal |
Diámetro: |
1.15mm±0.05m m |
Todo el dieléctrico: |
SÍ |
Uso: |
FTTX |
Microduct a soplar: |
HDPE de 5/3m m |
Distancia soplada: |
el 1000m |

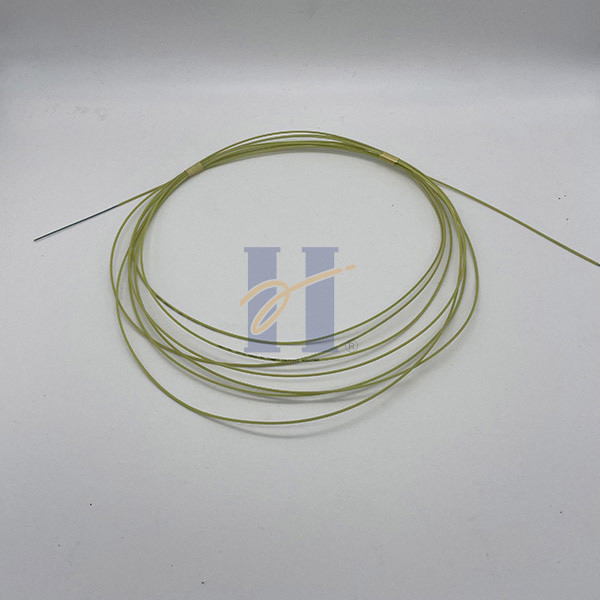

Cable de fribra óptica micro soplado de la instalación 4 G652D EPFU de la fibra del aire de FTTx
Descripción
Las fibras sopladas del aire (ABF o EPFU) son unidades de fibra óptica bastante delgadas con un diámetro de solamente 1,15 a 2.1m m. A pesar del diseño de diámetro bajo estupendo, cada fibra soplada del aire tiene una capacidad de 2 a 24 fibras, incluyendo fibra unimodal y con varios modos de funcionamiento. Las fibras sopladas del aire se pueden instalar en todos los tipos de microducts a partir del diámetro interno 2 hasta de 6m m. Es especialmente conveniente para las conexiones del descenso en fibra a las instalaciones del hogar (FTTH).
Especificación técnica:
| Artículos | Valor | |
| Fibra óptica | G652D | |
| Tipo de la fibra | Solo modo | |
| Número de fibra | fibra 4 | |
| Material externo de la envoltura | Polietileno | |
| Diámetro nominal del cable (±0.05mm) | 1.15m m | |
| Telegrafíe aproximadamente el peso (kg/km) | 1 | |
| El soplar del aire | Equipo: PR140, conducto: 5/3.5m m, presión de soplo: ≤10bar, Longitud que sopla típica: el 1000m |
|
| Microduct aplicable | 5/3.5m m | |
Funcionamiento del ambiente
| Prueba | Método de prueba | Parámetros de la prueba | Especificación de producto |
| El agua empapa | IEC 60794-5 | 1000 horas en agua, 18°C/22°C | Prueba después del ciclo de los temporeros cambio de £0.25 dB/km durante y después de la prueba |
| Ciclo de la temperatura | IEC 60794-1-2-F1 (3 ciclos) |
+20°C, – 20°C, +60°C | Incremento de la atenuación durante y después de la prueba OM1: ≤0.25dB/km, OM2,3,4: ≤0.40dB/km |
| Ciclo de calor húmedo | IEC 60068-2-38 (10 ciclos) |
25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Incremento de la atenuación durante y después de la prueba ≤0.25dB/km |
Especificación de la fibra:
| Características | Valores especificados | Unidades | |
| Diámetro del revestimiento | 125.0±1.0 | µm | |
| No-circularidad del revestimiento | ≤1.0 | % | |
| Diámetro de capa | 245.0±10.0 | µm | |
| error de la concentricidad del Capa-revestimiento | ≤12.0 | µm | |
| No-circularidad de capa | ≤6.0 | % | |
| error de la concentricidad del Corazón-revestimiento | ≤0.8 | µm | |
| El encresparse | ≥4 | m | |
| Tensión de prueba | ≥0.69 | GPa | |
| Fuerza de capa de la tira | Valor medio | 1.0-5.0 | N |
| Valor máximo | 1.3-8.9 | N | |
| Pérdida de doblez macra | Ф60mm, 100 círculos, en 1550nm | ≤0.05 | DB |
| Ф32mm, círculos 1, en 1550nm | ≤0.05 | DB | |
Estructura del cable:
1. Fibras 2. resina 3. llenador 4. surcos 5. chaqueta del HDPE
Estándares:
| ITU-T G.652.D | Características de una fibra óptica y de un cable unimodales |
| ANSI/TIA/EIA 598-C | Codificación policromática de fibra óptica del cable |
| 60794-1-2:2017 del IEC | Cables des fibra óptica - parte 1-2: Especificación genérica - básica métodos de prueba del cable óptico - dirección del general |
| 60068-2-38:2009 del IEC | Prueba ambiental - parte 2-38: Pruebas - prueba Z/AD: Temperatura compuesta/prueba cíclica de la humedad |
| RoHS | Restricción de las sustancias peligrosas - obedientes |
Longitud estándar del tambor
2km/pan, 4km/pan y 6km/pan
Color de la fibra: (Color modificado para requisitos particulares ayuda)
| Color | 1.blue | 2.orange | 3.green | 4.brown |
Impresión del texto del cable: (Texto modificado para requisitos particulares ayuda)
HUIYUAN FU 4 G652D [tambor no] [Fecha-Mes-año] [metro]
Detalles que embalan:
| Cuenta de la fibra |
Longitud |
Tamaño que embala |
Peso bruto |
| 4 G652D | 2km/drum | 510*510*200m m | 8kg |
| 4km/drum | 510*510*200m m | 10kg | |
| 6km/drum | 510*510*300m m | 12kg |
