Detalles del producto
Lugar de origen: Chengdu, China
Nombre de la marca: HUIYUAN
Certificación: ISO9001
Número de modelo: EPFU-4G652D-1.15
Pago y términos de envío
Cantidad de orden mínima: el 10km
Precio: negotiable
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 5 a 20 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,
Capacidad de la fuente: 5000Km/Month
Nombre de producto: |
Cable soplado soplado de la fibra de la base G652D EPFU del cable de fribra óptica 4 del aire |
Cuenta de la fibra: |
4 núcleos |
Fibra: |
G652D |
Diámetro del cable: |
1.15mm±0.03m m |
Peso del cable: |
el 1kg/km |
Material de la envoltura: |
Todo el nuevo HDPE |
Uso: |
para el uso interior, red |
Distancia del soplo: |
1000 metros |
Nombre de producto: |
Cable soplado soplado de la fibra de la base G652D EPFU del cable de fribra óptica 4 del aire |
Cuenta de la fibra: |
4 núcleos |
Fibra: |
G652D |
Diámetro del cable: |
1.15mm±0.03m m |
Peso del cable: |
el 1kg/km |
Material de la envoltura: |
Todo el nuevo HDPE |
Uso: |
para el uso interior, red |
Distancia del soplo: |
1000 metros |

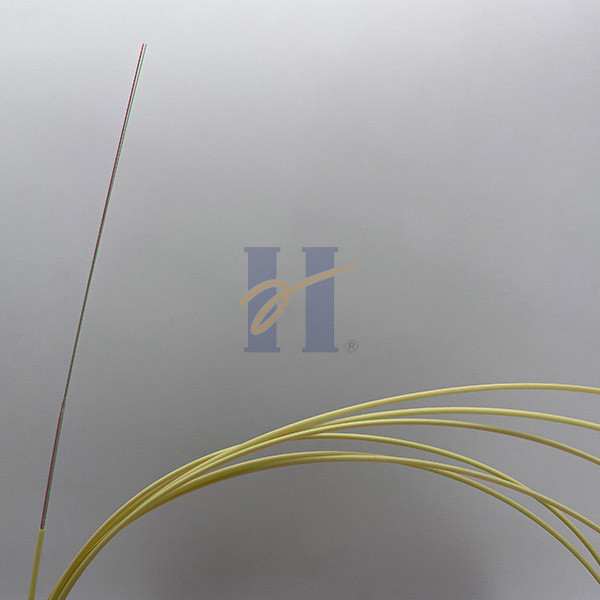

Cable soplado soplado de la fibra de la base G652D EPFU del cable de fribra óptica 4 del aire
Descripción
Los cables soplados de la unidad de la fibra del aire de Huiyuan (EPFU) son una familia de cables de la micro-canalización para los microducts de hasta 3.5m m en diámetro interno. Es un cable ligero de la fibra óptica de la construcción con el diámetro bajo estupendo, completamente dieléctrico, la chaqueta seca y amarilla todos del HDPE. Las fibras del cable se cifran debajo de EIA/TIA-598, o usted podría modificar su propio color para requisitos particulares. Cada cable contiene hasta 24 fibras protegidas por una capa suave del acrilato. Los cables son diseñados para la instalación soplando del aire.
Especificación técnica:
| Artículos | Valor | |
| Fibra óptica | G652D | |
| Tipo de la fibra | Solo modo | |
| Número de fibra | fibra 4 | |
| Material externo de la envoltura | Polietileno | |
| Diámetro nominal del cable (±0.05mm) | 1.15m m | |
| Telegrafíe aproximadamente el peso (kg/km) | 1 | |
| Resistencia a la tensión máxima | Breve periodo de tiempo | 9N |
| Gama de temperaturas | Instalación | -10℃ a +40℃ |
| Almacenamiento | -20℃ a +60℃ | |
| Operación | -20℃ a +60℃ | |
Prueba que sopla:
| Cuenta de la fibra | 4F |
| Conducto estándar | 5.0/3.5 milímetros |
| Presión de aire | 10bar |
| Distancia que sopla típica | 1000 m |
| Tiempo que sopla típico | minuto 20 |
Especificación de la fibra:
| Características | Parámetro | Unidades | |
| Diámetro de campo de modo | en 1310nm | 9.2±0.4 | µm |
| en 1550nm | ± 10,4 0,6 | milímetro | |
| Coeficiente de atenuación | en 1310nm | ≤0.40 | dB/km |
| en 1550nm | ≤0.30 | dB/km | |
| Diámetro del revestimiento | 125.0±1.0 | µm | |
| No-circularidad del revestimiento | ≤1.0 | % | |
| Diámetro de capa | 245.0±10.0 | µm | |
| Tensión de prueba | ≥0.69 | GPa | |
| Fuerza de capa de la tira | Valor medio | 1.0-5.0 | N |
| Valor máximo | 1.3-8.9 | N | |
| Pérdida de doblez macra | Ф60mm, 100 círculos, en 1550nm | ≤0.05 | DB |
| Ф32mm, círculos 1, en 1550nm | ≤0.05 | DB | |
Estructura del cable:
1. Fibra óptica 2. resina 3. fibras del llenador 4. surco 5. envoltura del HDPE
Estándares:
| ITU-T G.652.D | Características de una fibra óptica y de un cable unimodales |
| ANSI/TIA/EIA 598-C | Codificación policromática de fibra óptica del cable |
| 60794-1-2:2017 del IEC | Cables des fibra óptica - parte 1-2: Especificación genérica - básica métodos de prueba del cable óptico - dirección del general |
| 60068-2-38:2009 del IEC | Prueba ambiental - parte 2-38: Pruebas - prueba Z/AD: Temperatura compuesta/prueba cíclica de la humedad |
| 60794-5:2014 del IEC | Cables des fibra óptica - parte 5: Especificación seccional - Microduct que telegrafía para la instalación soplando |
Longitud estándar del tambor
2000m/drum, 4000m/drum y 6000m/drum
También acepte la longitud modificada para requisitos particulares del tambor
Color de la fibra: (Color modificado para requisitos particulares ayuda)
| No. | 1 | 2 | 3 | 4 |
| Color | Azul | Naranja | Verde | Brown |
Impresión del texto del cable: (Texto modificado para requisitos particulares ayuda)
HYOC EPFU 4 G652D [no.] del tambor [Mes-año] [marca del metro]
Detalles que embalan:
| Cuenta de la fibra |
Longitud (m/drum) |
Tamaño que embala (milímetro) |
Peso bruto (kg/drum) |
| 4 fibras | 2000m/drum | 510*510*200m m | 8kg |
| 4000m/drum | 510*510*200m m | 10kg | |
| 6000m/drum | 510*510*300m m | 12kg |
